Lampka kontrolna zasilania trójfazowa z bezpiecznikami LK-BZ-3K | LK-BZ-3K F&F

Opis i Kluczowe Cechy

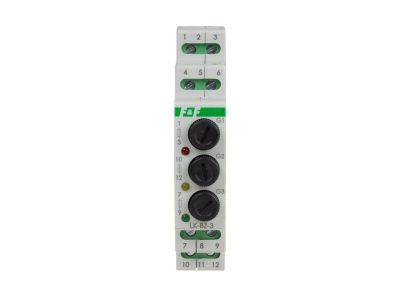

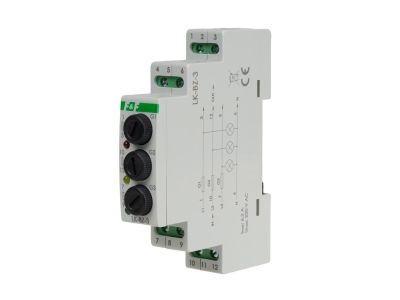

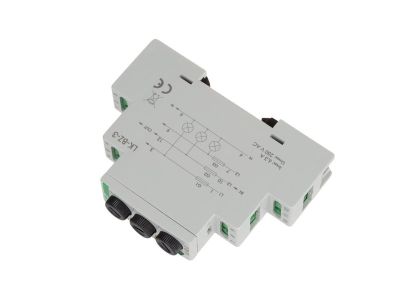

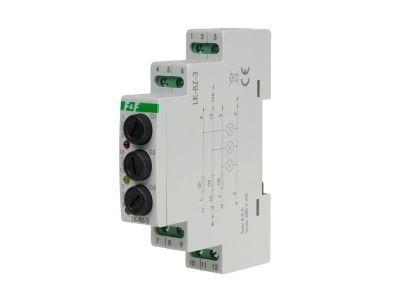

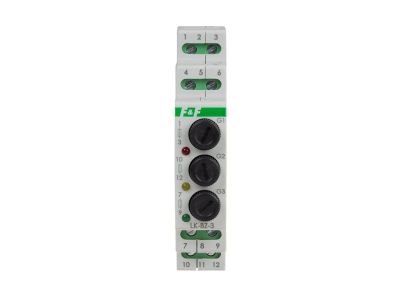

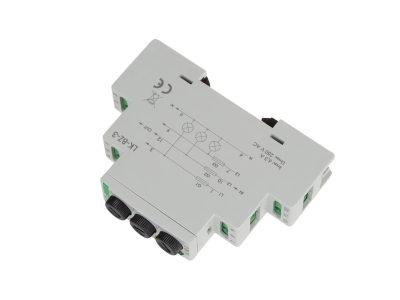

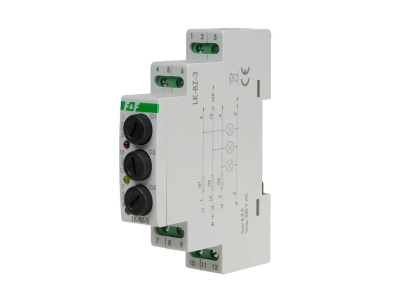

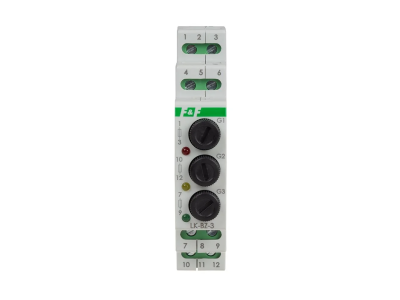

Lampka kontrolna zasilania trójfazowa LK-BZ-3K marki F&F to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnej, optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej (3×230 V+N). Kluczowym wyróżnikiem tego modelu jest zintegrowanie trzech diod LED o średnicy 5 mm w kolorach żółtym, czerwonym i zielonym z szeregowo połączonymi bezpiecznikami topikowymi o wymiarach 5×20 mm. Dzięki takiemu rozwiązaniu urządzenie nie wymaga stosowania dodatkowego modułu zabezpieczającego, co bezpośrednio przekłada się na oszczędność cennego miejsca w rozdzielnicy elektrycznej.

• Zintegrowane zabezpieczenie: Każda faza chroniona jest wkładką topikową o maksymalnym prądzie 6,3 A, co zwiększa bezpieczeństwo instalacji.
• Energooszczędność: Pobór mocy wynosi zaledwie 0,2 W na fazę, co minimalizuje straty energii podczas ciągłej pracy.
• Wielofunkcyjność: Drugi koniec bezpiecznika jest wyprowadzony na złącze obudowy, co pozwala na wykorzystanie go do zabezpieczania innych fragmentów obwodu.
• Kompaktowa budowa: Urządzenie zajmuje tylko jeden moduł (18 mm) na szynie DIN.
• Trwałość: Prąd znamionowy świecącej kontrolki to tylko 1,7 mA, co gwarantuje długą żywotność diod LED.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Lampka LK-BZ-3K znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest idealnym rozwiązaniem do:

• Monitorowania ciągłości zasilania w szafach sterowniczych i rozdzielnicach głównych.
• Szybkiej diagnostyki zaniku fazy w układach napędowych i technologicznych.
• Zabezpieczania pomocniczych obwodów sterowania dzięki wyprowadzonym zaciskom bezpieczników.
• Optymalizacji miejsca w prefabrykowanych rozdzielnicach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (DIN). Przyłącze stanowią solidne zaciski śrubowe obsługujące przewody o przekroju znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków lub poluzowania połączenia w przyszłości. Maksymalne napięcie rozłączania bezpiecznika wynosi 250 V.

FAQ

• Czy lampka wymaga dodatkowych bezpieczników na zasilaniu? Nie, model LK-BZ-3K posiada wbudowane wkładki topikowe 5×20 mm, które chronią układ sygnalizacji i mogą służyć do ochrony innych części obwodu.
• Jakie kolory sygnalizują poszczególne fazy? Urządzenie wyposażone jest w trzy diody LED w kolorach: żółtym, czerwonym oraz zielonym, co ułatwia identyfikację faz.
• Czy można wymienić bezpiecznik w przypadku jego przepalenia? Tak, konstrukcja urządzenia umożliwia wymianę standardowych wkładek topikowych o wymiarach 5×20 mm i prądzie maksymalnym do 6,3 A.
• Ile miejsca zajmuje lampka w rozdzielnicy? Urządzenie ma szerokość 18 mm, co odpowiada jednemu standardowemu modułowi na szynie DIN.
