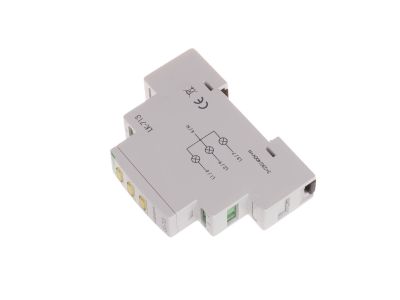

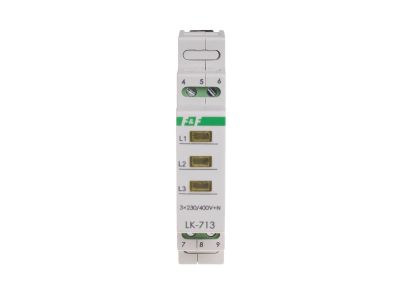

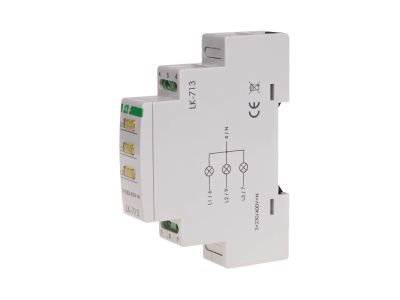

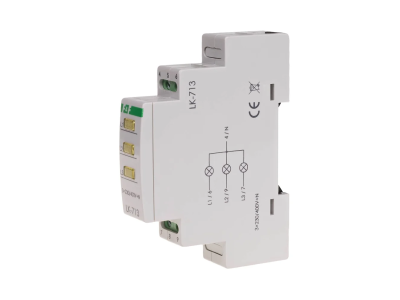

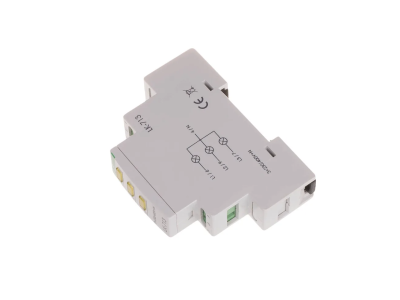

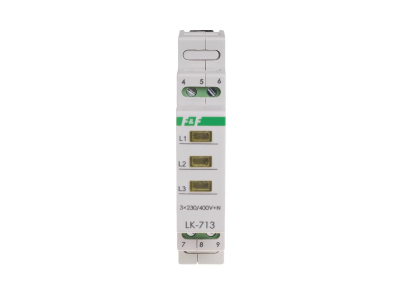

Lampka kontrolna zasilania trójfazowa LK-713Y 3×230V+N 3 x żółta | LK-713Y F&F

Opis i Kluczowe Cechy

Lampka kontrolna trójfazowa LK-713Y przeznaczona jest do optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej. Działa przy napięciu 3×230 V+N, a sygnalizację zapewniają trzy żółte diody LED o średnicy 5 mm. Urządzenie zajmuje tylko 1 moduł (18 mm) na szynie DIN TH35, co pozwala oszczędzić miejsce w rozdzielnicy. Dzięki prądowi znamionowemu 1,7 mA i poborowi mocy 1,1 W pracuje z minimalnym obciążeniem instalacji.

• Napięcie zasilania 3×230 V+N: umożliwia niezależną kontrolę każdej z trzech faz oraz przewodu neutralnego, zapewniając pełny obraz stanu sieci.
• Trzy diody LED (żółte) Ø5 mm: wyraźna, trwała sygnalizacja optyczna – każda dioda odpowiada jednej fazie, co ułatwia szybką identyfikację braku napięcia.
• Prąd znamionowy 1,7 mA / pobór mocy 1,1 W: niskie zużycie energii, nie obciąża obwodów sterowniczych i pozwala na montaż w wielu systemach automatyki.
• Przyłącze zaciski śrubowe 2,5 mm² / moment dokręcający 0,4 Nm: pewne i łatwe podłączenie przewodów o przekroju do 2,5 mm² – zgodnie z dokumentacją producenta.
• Wymiary 1 moduł (18 mm) / montaż na szynie 35 mm: kompaktowa obudowa umożliwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na inne aparaty.

Zgodność z Normami

Lampka kontrolna LK-713Y została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie w suchych pomieszczeniach, w obrębie rozdzielnic i szaf sterowniczych.

Zastosowanie

Lampka LK-713Y znajduje zastosowanie wszędzie tam, gdzie wymagana jest kontrola obecności napięcia w sieciach trójfazowych. Dzięki trzem niezależnym diodom pozwala błyskawicznie zdiagnozować brak fazy.

• Kontrola obecności napięcia w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Sygnalizacja stanu zasilania w szafach sterowniczych maszyn i urządzeń – szybkie wskazanie awarii fazy.
• Wspomaganie diagnostyki w instalacjach automatyki budynkowej (BMS) – informacja dla personelu utrzymania ruchu.
• Zabezpieczenie przed przypadkowym załączeniem urządzeń przy braku pełnego napięcia – diody sygnalizują gotowość sieci.

Wskazówki Montażowe

Montaż lampki kontrolnej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przewody łączyć do zacisków śrubowych o przekroju maksymalnym 2,5 mm², dokręcając z momentem 0,4 Nm – zgodnie z danymi producenta. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia (minimalny 0,5 mm², maksymalny 2,5 mm²). Nie stosować w obwodach o prądzie przekraczającym wartość znamionową.

FAQ

• Czy lampka podświetla się po zaniku jednej fazy? Każda dioda LED świeci niezależnie tylko wtedy, gdy odpowiadająca jej faza jest pod napięciem. Brak świecenia jednej z diod oznacza brak napięcia w danej fazie (jednocześnie neutralny N jest wspólny).
• Jaki jest stopień ochrony lampki? Stopień ochrony wynosi IP20 zgodnie z danymi producenta. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych – nie jest odporne na działanie wody ani pyłu.
• Czy diody LED są wymienne? Diody są trwale wbudowane w moduł – nie przewidziano ich wymiany. Gwarantuje to długą żywotność i niezawodność sygnalizacji (typowa trwałość LED to dziesiątki tysięcy godzin). W przypadku uszkodzenia należy wymienić całą lampkę.
