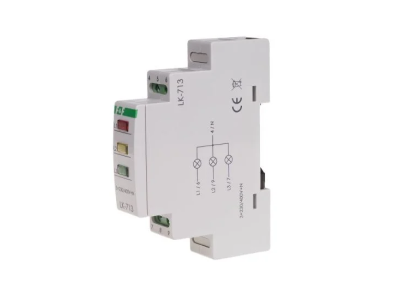

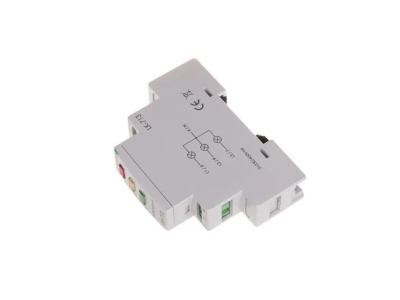

Lampka kontrolna zasilania trójfazowa LK-713R 3×230V+N 3 x czerwona | LK-713R F&F

Opis i Kluczowe Cechy

Lampka kontrolna zasilania trójfazowa LK-713R marki F&F to profesjonalne urządzenie modułowe zaprojektowane do precyzyjnej, optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej (3×230 V+N). Wyposażona w trzy wydajne diody LED o średnicy 5 mm w kolorze czerwonym, zapewnia doskonałą widoczność stanu zasilania nawet w trudnych warunkach oświetleniowych wewnątrz rozdzielnic.

• Wysoka efektywność energetyczna: Całkowity pobór mocy urządzenia wynosi zaledwie 1,1 W, co minimalizuje straty cieplne wewnątrz rozdzielnicy.
• Niski prąd znamionowy: Prąd o wartości 1,7 mA gwarantuje długowieczność elementów świecących oraz bezpieczeństwo użytkowania.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Solidne przyłącze: Zaciski śrubowe o przekroju 2,5 mm² umożliwiają pewny montaż przewodów i stabilne połączenie elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla aparatury modułowej niskiego napięcia. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach przemysłowych.

Zastosowanie

Lampka LK-713R znajduje szerokie zastosowanie w sektorze B2B, w tym w prefabrykacji szaf sterowniczych, rozdzielnicach głównych oraz podrozdzielnicach obiektów przemysłowych i komercyjnych. Jest niezbędnym elementem systemów monitoringu zasilania, pozwalającym personelowi technicznemu na błyskawiczną weryfikację ciągłości zasilania fazowego bez konieczności używania specjalistycznych przyrządów pomiarowych przy każdym przeglądzie.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Zalecany moment dokręcający wkręty zacisków wynosi 0,4 Nm, co zapobiega uszkodzeniu gniazd przy jednoczesnym zapewnieniu optymalnego styku.
• Przekrój przewodów: Przyłącze zacisków śrubowych o przekroju znamionowym 2,5 mm² pozwala na stabilne przesyłanie energii i łatwe mostkowanie z innymi aparatami.
• Bezpieczeństwo: Przed przystąpieniem do prac montażowych należy bezwzględnie odłączyć napięcie zasilania w obwodzie.

FAQ

Czy lampka LK-713R sygnalizuje kolejność faz?
Nie, urządzenie służy wyłącznie do sygnalizacji obecności napięcia w poszczególnych fazach. Każda z trzech diod LED odpowiada za jedną fazę (L1, L2, L3).

Jaki jest kolor świecenia diod w tym modelu?
Model LK-713R posiada trzy diody LED w kolorze czerwonym.

Czy urządzenie wymaga dodatkowego zasilacza?
Nie, lampka jest zasilana bezpośrednio z monitorowanej sieci trójfazowej 3×230 V+N.
