Lampka kontrolna zasilania trójfazowa LK-713K 3×230V+N żółta-czerwona-zielona | LK-713K F&F

Opis i Kluczowe Cechy

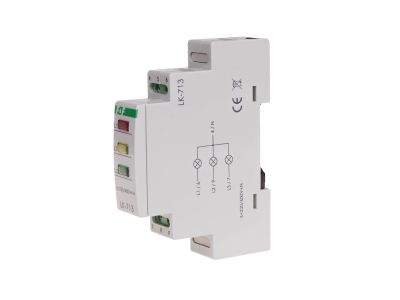

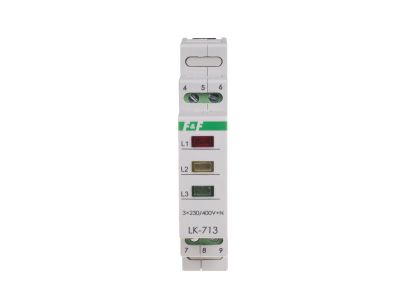

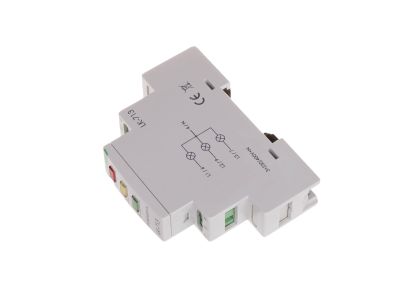

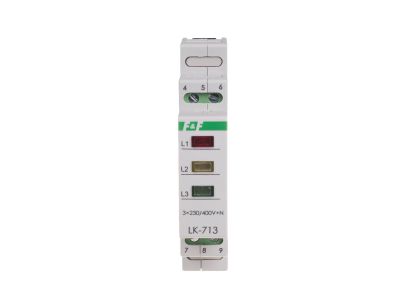

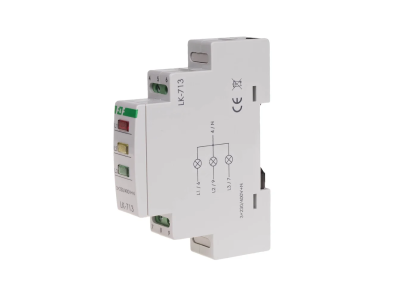

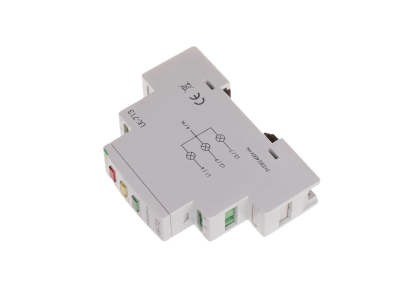

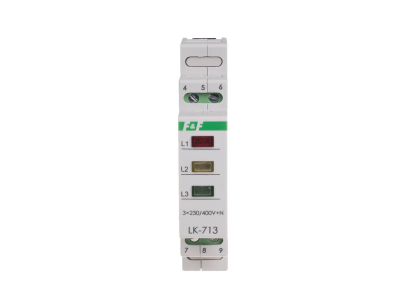

Lampka kontrolna zasilania trójfazowa LK-713K to profesjonalny moduł sygnalizacyjny zaprojektowany przez renomowaną firmę F&F, służący do precyzyjnej, optycznej weryfikacji obecności napięcia w sieciach trójfazowych. Urządzenie zostało wyposażone w trzy wysokowydajne diody LED o średnicy 5 mm w kolorach: żółtym, czerwonym oraz zielonym, co pozwala na błyskawiczną identyfikację stanu poszczególnych faz (L1, L2, L3) przez personel techniczny.

• Wysoka efektywność energetyczna: Całkowity pobór mocy urządzenia wynosi zaledwie 1,1 W, co minimalizuje straty energii w rozdzielnicy.
• Niski prąd znamionowy: Prąd o wartości 1,7 mA gwarantuje długowieczność elementów świecących i stabilną pracę bez nadmiernego nagrzewania się modułu.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Wyraźna sygnalizacja: Zastosowanie diod o średnicy 5 mm zapewnia doskonałą widoczność nawet w trudnych warunkach oświetleniowych wewnątrz szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach przemysłowych.

Zastosowanie

Lampka LK-713K znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i oddziałowych w budownictwie mieszkaniowym oraz przemysłowym.
• Układach automatyki przemysłowej do monitorowania ciągłości zasilania maszyn.
• Szafach sterowniczych, gdzie wymagana jest szybka diagnostyka wizualna stanu zasilania.
• Systemach zasilania gwarantowanego i układach SZR (Samoczynnego Załączania Rezerwy).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Lampka LK-713K jest przystosowana do montażu na standardowej szynie TH-35 (DIN). Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm², co pozwala na stabilne i pewne połączenie z instalacją. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia zacisków. Urządzenie wymaga podłączenia przewodu neutralnego (N).

FAQ

• Czy lampka wymaga dodatkowego zabezpieczenia? Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych dostosowanych do przekroju przewodów zasilających moduł.
• Czy kolory diod są przypisane do konkretnych faz? Tak, standardowo przyjmuje się podłączenie faz L1, L2, L3 pod odpowiednie kolory (żółty, czerwony, zielony) zgodnie ze schematem projektowym instalacji.
• Czy urządzenie sygnalizuje zanik przewodu neutralnego? Lampka wymaga podłączenia N do poprawnego działania diod; brak napięcia na danej fazie względem N spowoduje wygaszenie odpowiadającej jej diody.
