Lampka kontrolna zasilania trójfazowa LK-713G 3×230V+N 3 x zielona | LK-713G F&F

Opis i Kluczowe Cechy

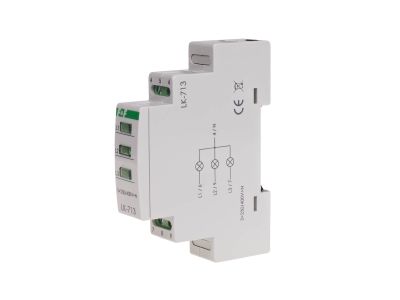

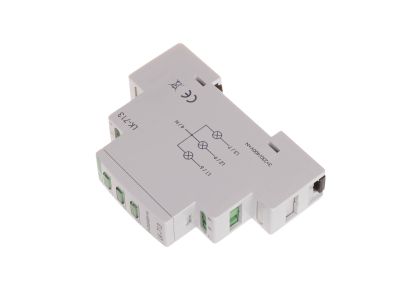

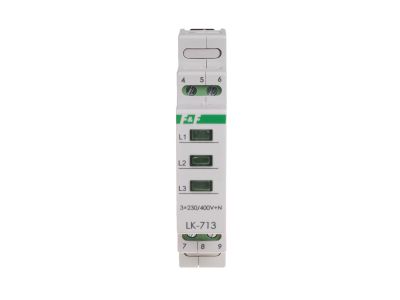

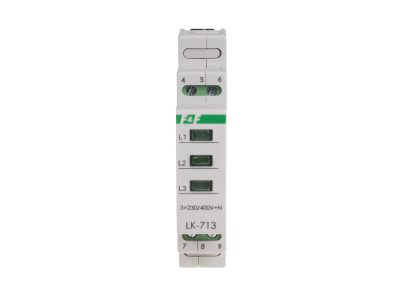

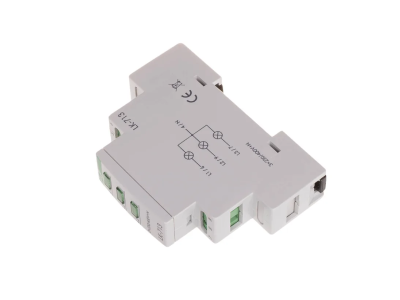

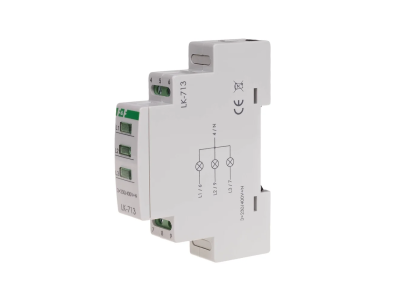

Lampka kontrolna zasilania trójfazowa LK-713G to profesjonalne urządzenie modułowe zaprojektowane przez renomowaną firmę F&F, służące do precyzyjnej, optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej. Wyposażona w trzy wydajne diody LED o średnicy 5 mm w kolorze zielonym, zapewnia doskonałą widoczność stanu zasilania nawet w trudnych warunkach oświetleniowych panujących wewnątrz rozdzielnic. Urządzenie charakteryzuje się wyjątkowo niskim poborem mocy na poziomie zaledwie 1,1 W oraz prądem znamionowym wynoszącym 1,7 mA, co czyni je rozwiązaniem energooszczędnym i nieobciążającym układu sterowania.

• Trójfazowa kontrola: Niezależna sygnalizacja dla każdej z faz (L1, L2, L3) przy napięciu zasilania 3×230 V+N.
• Wysoka czytelność: Zastosowanie diod LED o średnicy 5 mm gwarantuje długowieczność i niezawodność w porównaniu do tradycyjnych żarówek neonowych.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Solidne przyłącza: Zaciski śrubowe obsługujące przekrój znamionowy 2,5 mm² zapewniają stabilne połączenie elektryczne i odporność na drgania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa oraz wymaganiami technicznymi dla aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Lampka LK-713G znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest niezbędnym elementem każdej nowoczesnej rozdzielnicy elektrycznej, gdzie wymagany jest natychmiastowy podgląd stanu zasilania. Idealnie sprawdza się w układach automatyki, szafach sterowniczych oraz tablicach rozdzielczych, informując obsługę o ewentualnym zaniku jednej z faz lub poprawnym działaniu całego systemu zasilania trójfazowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Lampka LK-713G jest przystosowana do montażu na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Przekrój przewodów: Należy stosować przewody o przekroju do 2,5 mm², co zapewnia optymalną przewodność i wytrzymałość mechaniczną styku.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem wynoszącym 0,4 Nm, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu trwałego docisku.
• Podłączenie: Urządzenie wymaga podłączenia przewodu neutralnego (N) dla poprawnego działania sygnalizacji diodowej.

FAQ

• Czy lampka sygnalizuje zanik przewodu neutralnego? Urządzenie wymaga podłączenia N do poprawnego świecenia diod; brak N może wpłynąć na poprawność wskazań w zależności od konfiguracji sieci.
• Czy diody LED są wymienne? Nie, diody LED są zintegrowane z układem elektronicznym, co zapewnia ich wysoką trwałość i bezobsługową pracę przez wiele lat.
• Jaki jest kolor świecenia w modelu LK-713G? Ten konkretny model posiada trzy diody w kolorze zielonym, co zgodnie ze standardami często oznacza stan prawidłowy zasilania.
