Lampka kontrolna zasilania - jednofazowa LK-712 Y 10-30V, żółta | LK-712Y-10-30V F&F

Alternatywny kod produktu: LK-712 Y 10÷30V

Opis i Kluczowe Cechy

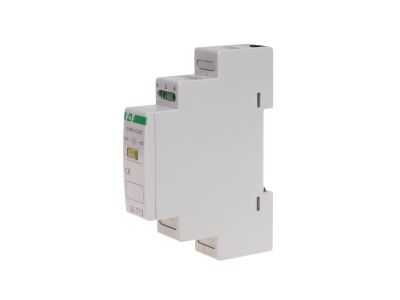

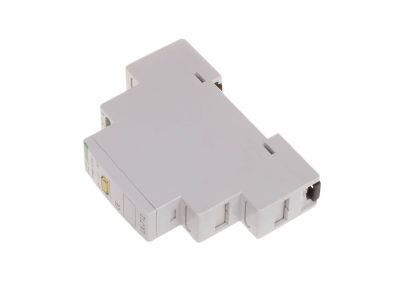

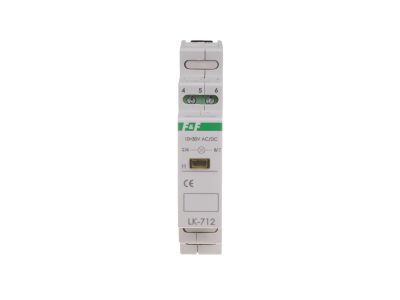

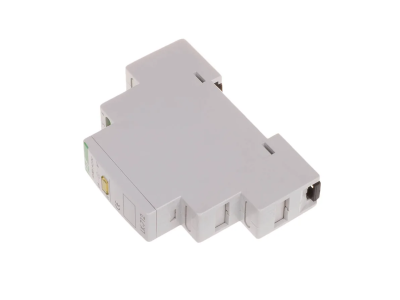

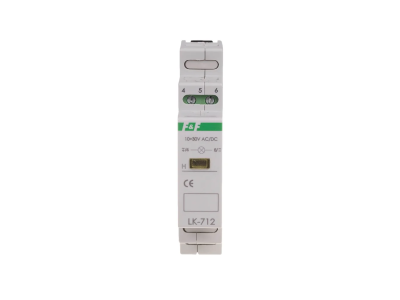

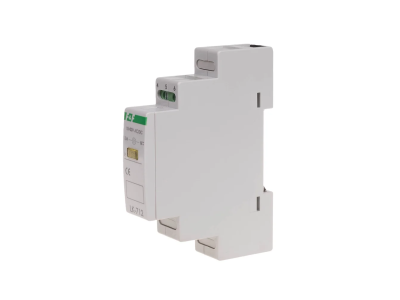

Lampka kontrolna LK-712Y-10-30V to jednofazowy sygnalizator optyczny przeznaczony do montażu w rozdzielnicach na szynie DIN 35 mm. Urządzenie pracuje w szerokim zakresie napięć zasilania 10÷30 V AC/DC, co pozwala na zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego. Dzięki wbudowanej żółtej diodzie LED o średnicy 5 mm oraz poborze mocy zaledwie 0,8 W zapewnia wyraźną sygnalizację bez nadmiernego obciążania instalacji. Kompaktowa obudowa o szerokości 1 modułu (18 mm) oszczędza miejsce w szafie sterowniczej. Zaciski śrubowe przyjmują przewody o przekroju do 2,5 mm², a zalecany moment dokręcający wynosi 0,4 Nm.

• Zakres napięcia zasilania 10÷30 V AC/DC: uniwersalność – jedna lampka sprawdzi się zarówno w obwodach 12 V, 24 V, jak i innych napięciach z tego zakresu, bez konieczności stosowania dodatkowych przetwornic.
• Pobór mocy 0,8 W: energooszczędna dioda LED minimalizuje straty ciepła i obciążenie sieci, co jest istotne przy wielu sygnalizatorach w jednej rozdzielnicy.
• Szerokość 1 modułu (18 mm): kompaktowa konstrukcja pozwala na gęste zagospodarowanie szyny DIN, oszczędzając miejsce na dodatkową aparaturę.
• Stopień ochrony IP20: zapewnia bezpieczną pracę w suchych pomieszczeniach wewnątrz rozdzielnic, chroniąc przed dotykiem przypadkowym i ciałami stałymi o średnicy powyżej 12,5 mm.
• Moment dokręcający 0,4 Nm: precyzyjne dokręcenie zacisków gwarantuje pewne połączenie elektryczne i zapobiega poluzowaniu przewodów.

Zgodność z Normami

Lampka kontrolna LK-712Y-10-30V została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz wymaganiami dyrektyw Unii Europejskiej. Produkt posiada oznaczenie CE, co potwierdza zgodność z zasadniczymi wymaganiami w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do montażu w rozdzielnicach budynkowych i przemysłowych, spełniając standardy typowe dla aparatury modułowej.

Zastosowanie

Lampka kontrolna LK-712 znajduje zastosowanie wszędzie tam, gdzie wymagana jest optyczna sygnalizacja obecności napięcia w obwodzie elektrycznym. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów sterowania.

• Sygnalizacja załączenia zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Wskazanie stanu pracy obwodów sterowniczych w szafach automatyki (np. obecność napięcia na szynie 24 V DC).
• Kontrola obecności napięcia w obwodach oświetleniowych, gniazd wtyczkowych lub maszyn.
• Uzupełnienie układów alarmowych i sygnalizacyjnych w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż lampki kontrolnej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach obwodu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody przyłączeniowe należy odizolować na odpowiednią długość i wsunąć w zaciski śrubowe, a następnie dokręcić śruby z momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów powinien być dobrany do prądu obwodu (zalecane do 2,5 mm²). Po zamontowaniu i podłączeniu sprawdź działanie lampki – zaświecenie diody potwierdza obecność napięcia w obwodzie.

FAQ

• Jaki zakres napięcia zasilania obsługuje lampka LK-712Y-10-30V? Lampka pracuje przy napięciach od 10 V do 30 V zarówno prądu przemiennego (AC), jak i stałego (DC). Można ją stosować m.in. w obwodach 12 V i 24 V.
• Jaki kolor diody LED jest dostępny w tym modelu? Model LK-712Y-10-30V wyposażony jest w żółtą diodę LED o średnicy 5 mm. W ofercie dostępne są również wersje z diodą czerwoną, zieloną i niebieską (w zależności od indeksu).
• Czy lampka nadaje się do montażu na szynie DIN? Tak, obudowa o szerokości 1 modułu (18 mm) jest przystosowana do zatrzaśnięcia na szynie TH35 (DIN 35 mm). Stopień ochrony IP20 wymaga montażu wewnątrz rozdzielnicy.
• Jak sprawdzić, czy lampka działa prawidłowo? Po podłączeniu napięcia z zakresu 10–30 V AC/DC dioda LED powinna zaświecić się w sposób ciągły. Jeśli nie świeci, należy sprawdzić poprawność podłączenia przewodów oraz obecność napięcia w obwodzie.
