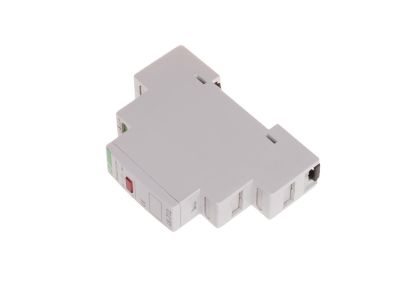

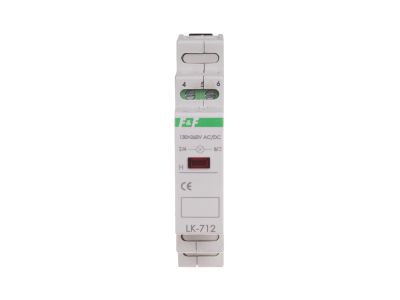

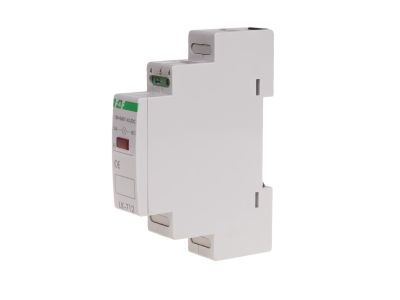

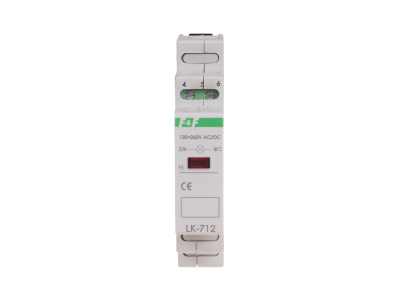

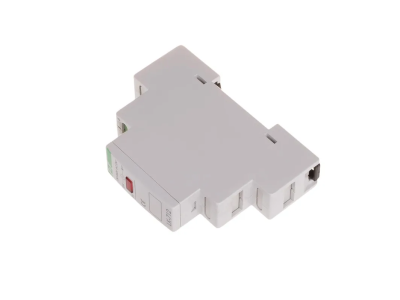

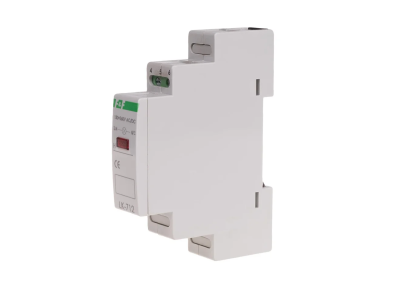

Lampka kontrolna zasilania - jednofazowa LK-712 R 30-130V | LK-712R-30-130V F&F

Alternatywny kod produktu: LK-712 R 30÷130V

Opis i Kluczowe Cechy

Lampka kontrolna zasilania LK-712R w kolorze czerwonym to modułowy sygnalizator optyczny przeznaczony do montażu w rozdzielnicach na szynie TH35. Dzięki szerokiemu zakresowi napięcia zasilania 30÷130 V AC/DC oraz poborowi mocy zaledwie 0,8 W zapewnia wyraźną sygnalizację obecności napięcia przy minimalnym zużyciu energii. Zajmuje tylko 1 moduł (18 mm), co pozwala oszczędzić miejsce w szafie sterowniczej.

• Napięcie zasilania 30÷130 V AC/DC: uniwersalność zastosowania zarówno w obwodach prądu przemiennego, jak i stałego – jedna lampka do różnych instalacji.
• Pobór mocy 0,8 W: energooszczędna dioda LED o długiej żywotności, nie obciążająca obwodu pomiarowego.
• Dioda LED Ø5 mm – kolor czerwony: wyrazista sygnalizacja widoczna z daleka, ułatwiająca szybką ocenę stanu zasilania.
• Szerokość 1 modułu (18 mm): kompaktowa obudowa idealna do ciasnych rozdzielnic – oszczędność miejsca przy zachowaniu pełnej funkcjonalności.
• Zaciski śrubowe 2,5 mm² (moment dokręcania 0,4 Nm): pewne i trwałe połączenie przewodów, łatwy montaż bez specjalistycznych narzędzi.

Zgodność z Normami

Lampka kontrolna LK-712R spełnia wymagania bezpieczeństwa zgodne z europejskimi normami oraz posiada certyfikat CE. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach, w obrębie rozdzielnic i szaf sterowniczych.

Zastosowanie

Lampka LK-712R służy do optycznej sygnalizacji obecności napięcia w obwodach elektrycznych. Sprawdza się w wielu scenariuszach instalacyjnych:

• Sygnalizacja załączenia zasilania w szafach sterowniczych i rozdzielnicach głównych.
• Wskazanie obecności napięcia na poszczególnych fazach w układach trójfazowych (przy zastosowaniu odpowiednich zakresów napięcia).
• Kontrola obwodów pomocniczych w automatyce budynkowej, np. sygnalizacja pracy sterowników lub zasilaczy.
• Informacja o stanie napięcia w obwodach zasilających przekaźniki, styczniki lub moduły PLC.

Wskazówki Montażowe

Montaż lampki LK-712R może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Podłączenie wykonaj przy użyciu zacisków śrubowych, zachowując zalecany moment dokręcania 0,4 Nm. Przekrój przewodów dobierz zgodnie z obowiązującymi przepisami oraz spodziewanym obciążeniem prądowym. Po montażu upewnij się, że obudowa jest szczelnie zamknięta, a stopień ochrony IP20 nie jest naruszony.

FAQ

• Czy diodę LED można wymienić? Dioda LED jest integralną częścią lampki i nie przewidziano jej wymiany. W przypadku uszkodzenia zaleca się wymianę całego modułu.
• Jaki jest stopień ochrony lampki? Stopień ochrony IP20 – urządzenie jest odporne na dotknięcie palcem i wnikanie ciał stałych o średnicy większej niż 12,5 mm, ale nie jest przeznaczone do pracy w warunkach wilgotnych ani zapylonych.
• Czy lampka działa zarówno przy napięciu stałym, jak i zmiennym? Tak, lampka LK-712R jest przystosowana do pracy zarówno z napięciem przemiennym AC, jak i stałym DC w zakresie 30÷130 V. Sygnalizacja jest ciągła po przyłożeniu napięcia.
