Lampka kontrolna zasilania jednofazowa LK-712 R 10-30V, czerwona | LK-712R-10-30V F&F

Alternatywny kod produktu: LK-712 R 10÷30V

Opis i Kluczowe Cechy

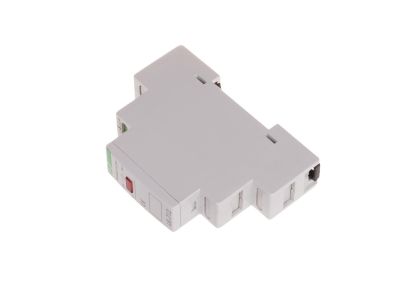

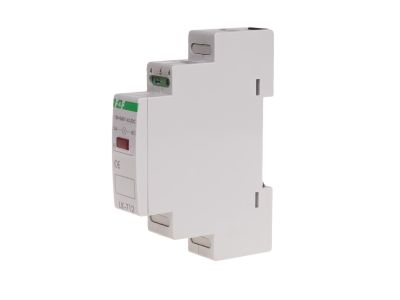

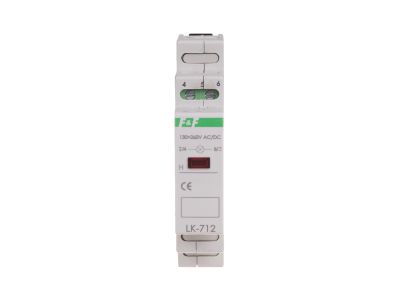

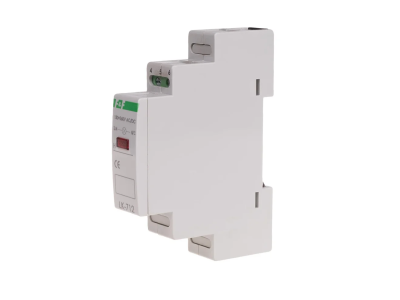

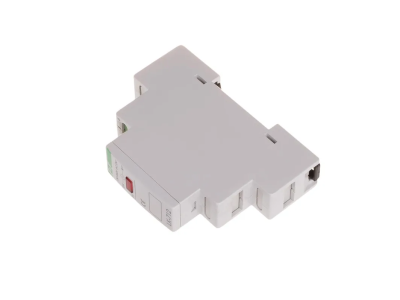

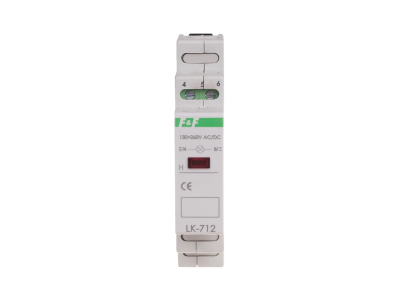

Lampka kontrolna LK-712R-10-30V to jednofazowy sygnalizator optyczny przeznaczony do montażu na szynie TH35. Dzięki kompaktowej szerokości 1 modułu (18 mm) oraz zasilaniu w szerokim zakresie napięć 10÷30 V AC/DC umożliwia łatwą integrację z różnymi obwodami sterowania. Czerwona dioda LED o średnicy 5 mm zapewnia wyraźną sygnalizację obecności napięcia, a niski pobór mocy 0,8 W minimalizuje obciążenie instalacji.

• Napięcie zasilania 10÷30 V AC/DC: uniwersalność zastosowania – lampkę można włączyć zarówno w obwody prądu stałego, jak i przemiennego bez konieczności stosowania dodatkowych przetwornic.
• Pojedyncza czerwona dioda LED 5 mm: intensywny, dobrze widoczny sygnał optyczny, który jednoznacznie informuje o stanie napięcia.
• Szerokość 1 modułu (18 mm): oszczędność miejsca w rozdzielnicy – możliwość zabudowy wielu lamp w jednym rzędzie.
• Zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm: bezpieczne i pewne przyłączenie przewodów o typowych przekrojach stosowanych w instalacjach sterowania.
• Pobór mocy 0,8 W: niskie straty energii, brak przegrzewania się obudowy podczas długotrwałej pracy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, gwarantujący bezpieczeństwo użytkowania i zgodność z zasadami compatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z zaleceniami producenta zapewniają niezawodną pracę w standardowych warunkach przemysłowych i budynkowych.

Zastosowanie

Lampka kontrolna LK-712R-10-30V znajduje zastosowanie wszędzie tam, gdzie wymagana jest optyczna informacja o obecności napięcia lub stanie pracy urządzenia. Dzięki szerokiemu zakresowi zasilania i kompaktowej obudowie sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Optyczna sygnalizacja obecności napięcia w obwodach sterowania maszyn i urządzeń.
• Informowanie o stanie pracy styczników, przekaźników lub modułów PLC w szafach sterowniczych.
• Kontrola zasilania w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Wskazanie gotowości do pracy w układach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż lampki kontrolnej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączyć do zacisków śrubowych o maksymalnym przekroju 2,5 mm², dokręcając z momentem nieprzekraczającym 0,4 Nm. Przekrój przewodów dobrać zgodnie z obowiązującymi normami do prądu obciążenia. Należy zapewnić swobodny przepływ powietrza wokół lampki oraz unikać montażu w pobliżu źródeł ciepła.

FAQ

• Czy lampka ma wbudowane podświetlenie LED? Tak – wewnątrz zamontowana jest pojedyncza dioda LED o średnicy 5 mm w kolorze czerwonym, która świeci przy podanym napięciu w zakresie 10÷30 V AC/DC.
• Jaki stopień ochrony ma lampka? Deklarowany stopień ochrony to IP20 – oznacza to, że urządzenie jest chronione przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest przeznaczona do pracy w warunkach wilgotnych lub zapylonych.
• Czy lampka nadaje się do sygnalizacji napięcia przemiennego i stałego? Tak, zakres zasilania 10÷30 V AC/DC umożliwia podłączenie zarówno do obwodów prądu stałego (DC), jak i przemiennego (AC) bez zmiany konfiguracji.
