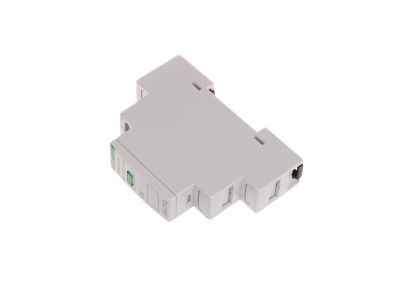

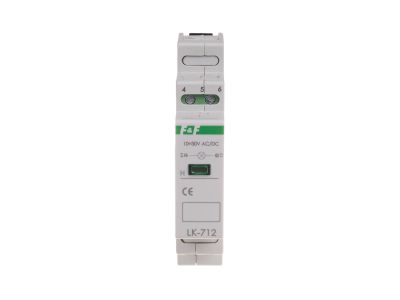

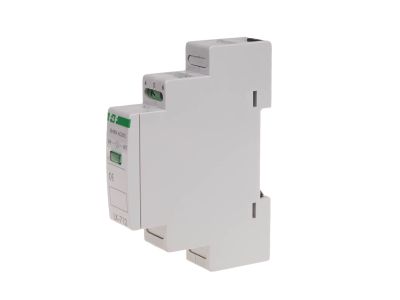

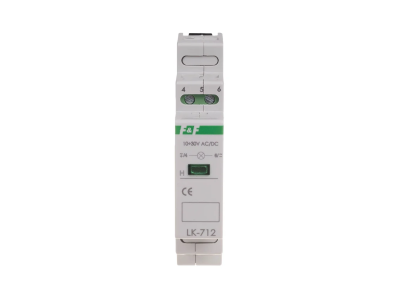

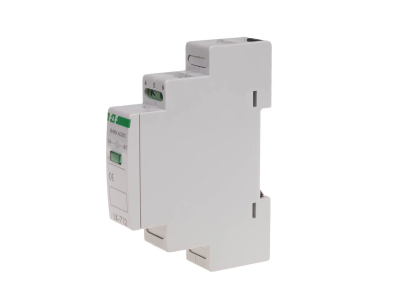

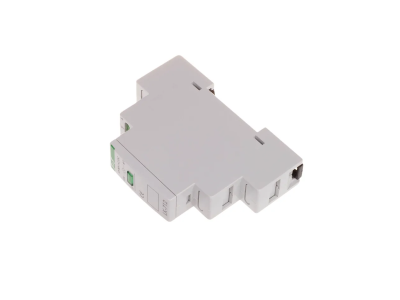

Lampka kontrolna zasilania jednofazowa LK-712 G 10-30V, zielona | LK-712G-10-30V F&F

Alternatywny kod produktu: LK-712 G 10÷30V

Opis i Kluczowe Cechy

Lampka kontrolna LK-712G-10-30V produkcji LK to jednofazowy sygnalizator obecności napięcia przeznaczony do montażu na szynie TH35. Urządzenie pracuje w szerokim zakresie napięcia zasilania 10÷30 V AC/DC, co umożliwia stosowanie zarówno w obwodach prądu przemiennego, jak i stałego. Zielona dioda LED o średnicy 5 mm zapewnia wyraźną sygnalizację optyczną. Dzięki kompaktowej obudowie o szerokości 1 modułu (18 mm) lampka oszczędza miejsce w rozdzielnicy. Niski pobór mocy wynoszący 0,8 W minimalizuje obciążenie instalacji.

• Napięcie zasilania 10÷30 V AC/DC: uniwersalne napięcie umożliwia podłączenie zarówno do obwodów prądu przemiennego, jak i stałego bez konieczności stosowania dodatkowych konwerterów.
• Pojedyncza zielona dioda LED 5 mm: intensywna, wyraźna sygnalizacja optyczna widoczna z dużej odległości, ułatwiająca szybką ocenę stanu obwodu.
• Niski pobór mocy 0,8 W: ekonomiczna praca bez nadmiernego obciążania zasilacza – idealne w systemach automatyki budynkowej i szaf sterowniczych.
• 1 moduł (18 mm) na szynę TH35: kompaktowy format pozwalający na efektywne wykorzystanie przestrzeni w rozdzielnicy, szczególnie przy dużej liczbie elementów.
• Zaciski śrubowe do 2,5 mm², moment dokręcający 0,4 Nm: pewne i łatwe podłączenie przewodów bez ryzyka obluzowania w warunkach eksploatacji.

Zgodność z Normami

Lampka kontrolna LK-712G-10-30V została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i wyposażona jest w certyfikat CE. Produkt spełnia wymagania norm serii DIN dotyczących aparatury modułowej, co gwarantuje niezawodność i bezpieczeństwo w instalacjach niskonapięciowych.

Zastosowanie

Lampka kontrolna LK-712G-10-30V znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest optyczna sygnalizacja obecności napięcia. Sprawdza się w rozdzielnicach, szafach sterowniczych i układach automatyki.

• Sygnalizacja obecności napięcia fazowego w rozdzielnicach głównych i podrozdzielnicach – szybkie wykrycie braku zasilania danego obwodu.
• Wskazanie stanu załączenia obwodów sterowania w szafach sterowniczych – wspomaganie diagnostyki i lokalizacji usterek.
• Monitowanie napięcia wyjściowego w zasilaczach i przekształtnikach – element wizualnej kontroli poprawności pracy układów.
• Automatyka budynkowa – sygnalizacja aktywności obwodów oświetlenia, wentylacji czy ogrzewania bez konieczności otwierania szafy.

Wskazówki Montażowe

Montaż i podłączenie lampki kontrolnej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta – wskazana pozycja pozioma i pionowa. Przewody podłączyć do zacisków śrubowych, przekrój żył dostosować do prądu obwodu (zalecane do 2,5 mm²). Moment dokręcania zacisków wynosi 0,4 Nm – przekroczenie może uszkodzić zaciski lub obudowę. Po montażu sprawdzić poprawność połączeń i zaizolować nieużywane zaciski.

FAQ

• Czy lampka kontrolna LK-712G-10-30V ma wbudowany LED czy żarówkę? Sygnalizator wyposażony jest w pojedynczą zieloną diodę LED o średnicy 5 mm. LED nie wymaga wymiany, charakteryzuje się długą żywotnością i niskim poborem mocy (0,8 W).
• Jaki jest stopień ochrony IP lampki? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wodę – montaż wyłącznie wewnątrz obudów rozdzielnic.
• Czy lampkę można stosować zarówno przy prądzie stałym, jak i zmiennym? Tak, lampka LK-712G-10-30V jest przystosowana do napięcia zasilania 10÷30 V zarówno AC, jak i DC. W obu przypadkach dioda zaświeci się poprawnie – nie ma potrzeby dobierania wersji dla konkretnego rodzaju prądu.
