Lampka kontrolna zasilania - jednofazowa LK-712 B 5-10V | LK-712B-5-10V F&F

Alternatywny kod produktu: LK-712 B 5÷10V

Opis i Kluczowe Cechy

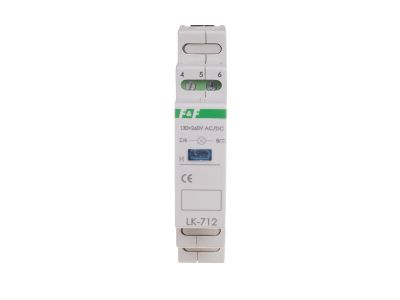

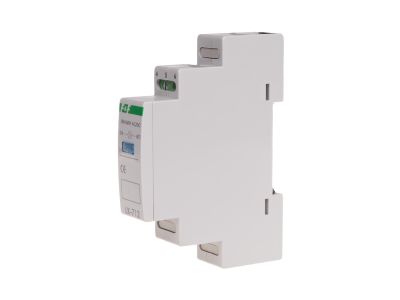

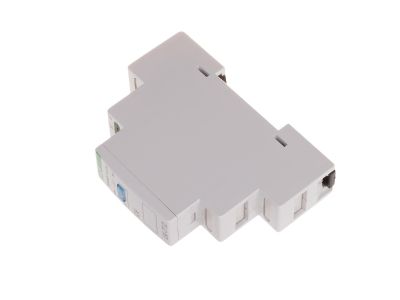

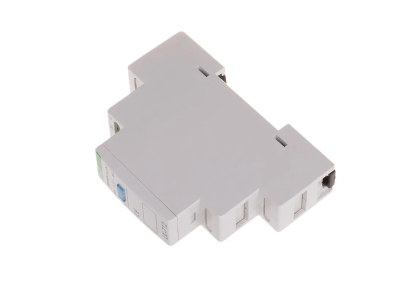

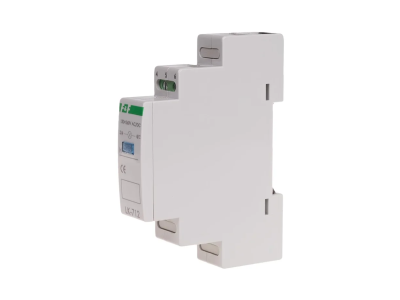

Lampka kontrolna LK-712B-5-10V to jednofazowy wskaźnik zasilania przeznaczony do optycznej sygnalizacji obecności napięcia w obwodzie elektrycznym. Model zasilany napięciem 5÷10 V AC/DC wyposażono w jedną diodę LED w kolorze niebieskim o średnicy 5 mm. Urządzenie zajmuje 1 moduł (18 mm) i montowane jest na szynie TH35, co ułatwia zabudowę w rozdzielnicach modułowych. Dzięki zaciskom śrubowym o przekroju do 2,5 mm² oraz niskiemu poborowi mocy (0,8 W) lampka stanowi ekonomiczne i niezawodne rozwiązanie do kontroli napięcia w instalacjach niskonapięciowych.

• Napięcie zasilania 5÷10 V AC/DC: Umożliwia sygnalizację w obwodach niskiego napięcia, np. w układach sterowania, automatyce budynkowej lub instalacjach zasilanych z transformatorów.
• Diody LED 1 × niebieska (średnica 5 mm): Wyraźna, energooszczędna sygnalizacja – dioda o małym poborze mocy (0,8 W) i długiej żywotności, idealna do stałego monitorowania stanu zasilania.
• Przyłącze zaciski śrubowe 2,5 mm² / moment dokręcający 0,4 Nm: Pewne i bezpieczne podłączenie przewodów o przekroju do 2,5 mm², zgodne z typowymi wymaganiami instalacyjnymi.
• Szerokość 1 moduł (18 mm): Oszczędność miejsca w rozdzielnicy – pozwala na zabudowę wielu funkcji w ograniczonej przestrzeni szafy sterowniczej.
• Stopień ochrony IP20: Ochrona przed dostępem do części pod napięciem oraz przed ciałami stałymi o średnicy ≥12,5 mm – odpowiednia dla suchej zabudowy wewnątrz rozdzielnic.

Zgodność z Normami

Lampka kontrolna LK-712B-5-10V spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Lampka LK-712B-5-10V znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna kontrola obecności napięcia w obwodzie. Dzięki wąskiemu zakresowi napięcia (5÷10 V AC/DC) doskonale sprawdza się w układach sterowania oraz automatyce budynkowej.

• Sygnalizacja zasilania w szafach sterowniczych i rozdzielnicach (napięcie sterownicze 24 V DC, 5 V DC itp.).
• Kontrola obecności napięcia na wyjściach przekaźników, styczników lub zasilaczy impulsowych.
• Wizualny wskaźnik gotowości w układach automatyki (PLC, panele HMI) oraz instalacjach teletechnicznych.
• Element paneli synoptycznych w rozdzielnicach – niebieska dioda wyróżnia się na tle innych sygnalizacji.

Wskazówki Montażowe

Montaż lampki LK-712B-5-10V może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia od obwodu. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicach modułowych. Przed podłączeniem należy sprawdzić, czy napięcie w obwodzie mieści się w zakresie 5÷10 V AC/DC. Przewody podłączyć do zacisków śrubowych, dokręcając je momentem 0,4 Nm – zapewni to trwałe i pewne połączenie. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem występującym w obwodzie (pobór mocy 0,8 W przy 5 V = 160 mA, przy 10 V = 80 mA – wystarczy 0,5 mm²). Pamiętać o zachowaniu odstępów izolacyjnych i ochronie przed zwarciem.

FAQ

• Czy lampka LK-712B-5-10V ma podświetlenie LED? Tak, urządzenie wyposażone jest w jedną diodę LED w kolorze niebieskim o średnicy 5 mm, która świeci przy podaniu napięcia z zakresu 5÷10 V AC/DC.
• Jaki jest stopień ochrony lampki? Stopień ochrony wynosi IP20 – oznacza to, że lampka jest zabezpieczona przed dostępem do części pod napięciem (ochrona przed dotykiem palcem) oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Nie jest odporna na wilgoć ani wodę.
• Jaki jest tryb pracy styku – czy lampka działa przy napięciu stałym i przemiennym? Lampka jest przystosowana do pracy zarówno przy napięciu stałym (DC), jak i przemiennym (AC) w zakresie 5÷10 V, co pozwala na uniwersalne zastosowanie w różnych typach obwodów sterowania.
