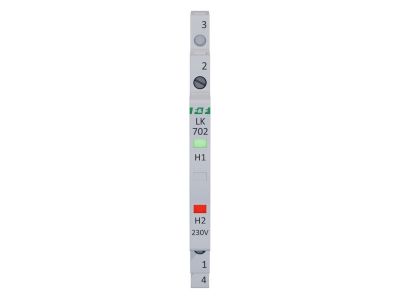

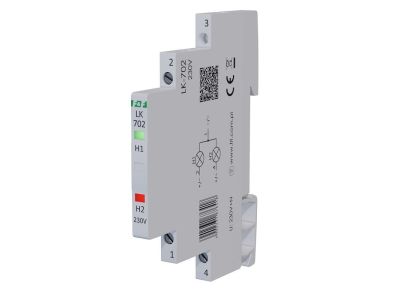

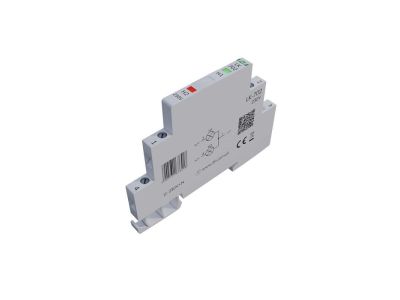

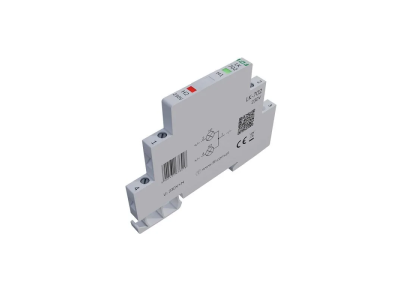

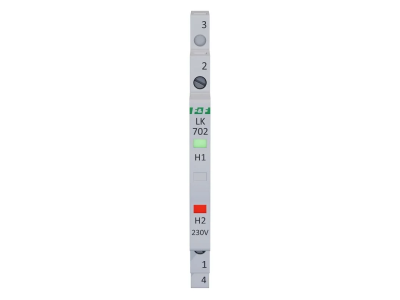

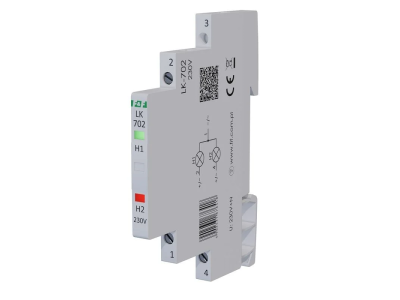

Lampka kontrolna zasilania 1/3S 2xLED CZERWONA/ZIELONA | LK-702 F&F

Opis i Kluczowe Cechy

Lampka kontrolna 1/3S 2xLED w obudowie o szerokości zaledwie 6,2 mm to kompaktowe rozwiązanie do sygnalizacji stanów obwodów elektrycznych. Dwie diody LED w kolorze czerwonym i zielonym umożliwiają klarowną wizualizację stanu pracy, przerwy lub awarii w układzie. Dzięki niewielkim wymiarom idealnie nadaje się do montażu w ciasnych szafach sterowniczych i rozdzielnicach.

• 2 diody LED (czerwona/zielona): Natychmiastowa identyfikacja stanu obwodu – czerwony sygnalizuje zasilanie, zielony pracę odbiornika lub stan „załączony”.
• Szerokość 6,2 mm: Oszczędność miejsca w rozdzielniach – możliwe gęste upakowanie wielu punktów sygnalizacyjnych obok siebie.
• Montaż równoległy: Podłączenie bezpośrednio do obwodu lub odbiornika bez konieczności dodatkowych układów sterujących.
• Zasilanie z obwodu: Samoczynne działanie przy podłączeniu do napięcia sterowanego obwodu – brak potrzeby zasilania zewnętrznego.
• Trwała konstrukcja: Odporna obudowa zapewnia długotrwałą pracę nawet w trudnych warunkach środowiskowych typowych dla rozdzielnic.

Zgodność z Normami

Lampka spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych i posiada oznaczenie CE. Została zaprojektowana zgodnie z obowiązującymi standardami dla aparatury sygnalizacyjnej.

Zastosowanie

Lampka kontrolna 1/3S 2xLED znajduje zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i systemach sterowania, gdzie wymagana jest szybka wizualna informacja o stanie obwodów.

• Sygnalizacja stanu zasilania obwodu (czerwony) lub pracy odbiornika (zielony) w rozdzielnicach i szafach sterowniczych.
• Monitorowanie obwodów zabezpieczających w systemach alarmowych i przeciwpożarowych.
• Identyfikacja stanów „załączony/wyłączony” w maszynach przemysłowych i urządzeniach automatyki.
• Wizualizacja awarii lub przeciążenia w układach sterowania napędami i silnikami.

Wskazówki Montażowe

Montaż lampki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Lampkę należy podłączyć równolegle do badanego obwodu, dbając o dobór odpowiedniego bezpiecznika – jeśli przed lampką zainstalowany jest bezpiecznik ≥25 A, obwód należy dobezpieczyć bezpiecznikiem ≤6 A. Zaleca się montaż w dedykowanych gniazdach lub otworach rozdzielnicy, z zachowaniem odpowiedniej szerokości 6,2 mm. Po montażu sprawdzić poprawność sygnalizacji przez chwilowe załączenie obwodu.

FAQ

• Czy lampka wymaga zewnętrznego zasilania? Nie – lampka zasilana jest bezpośrednio z badanego obwodu, co eliminuje konieczność dodatkowego zasilania.
• Jaki jest maksymalny prąd podłączenia lampki? Lampka powinna być podłączona do obwodu zabezpieczonego bezpiecznikiem nie większym niż 6 A, jeśli w obwodzie głównym zastosowany jest bezpiecznik ≥25 A.
• Czy diody LED są wymienne? Tak – konstrukcja lampki pozwala na wymianę diod LED w przypadku uszkodzenia, jednak wymaga to demontażu obudowy.
