Lampka kontrolna pojedyncza, 230AC/DC, Z-EL/R230, czerwona | 284921 Eaton

Opis i Kluczowe Cechy

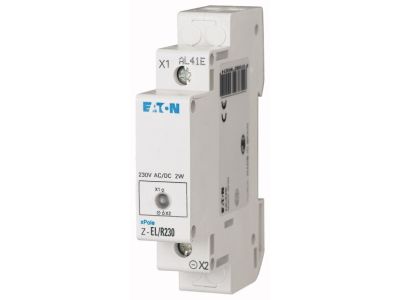

Lampka kontrolna EATON Z-EL/R230 o numerze katalogowym 284921 to wysokiej klasy komponent sygnalizacyjny zaprojektowany do pracy w profesjonalnych rozdzielnicach elektrycznych. Urządzenie charakteryzuje się intensywnym, czerwonym światłem o jasności wynoszącej 15 mcd, co zapewnia doskonałą widoczność stanu obwodu nawet w jasno oświetlonych pomieszczeniach technicznych. Wykorzystanie technologii LED pozwala na znaczną redukcję strat mocy, które w tym modelu wynoszą zaledwie 2W na diodę, co przekłada się na mniejsze nagrzewanie się aparatury wewnątrz rozdzielnicy.

• Uniwersalne napięcie zasilania: Urządzenie pracuje w szerokim zakresie 230V AC/DC, co czyni je wszechstronnym rozwiązaniem w systemach automatyki i rozdziału energii.
• Kompaktowa budowa: Szerokość montażowa wynosi dokładnie 1 jednostkę modułową (1JC / 17,5 mm), co pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wydajność świetlna: Dioda LED o jasności 15 mcd gwarantuje długowieczność i niezawodność sygnalizacji.
• Częstotliwość pulsowania: Typowa częstotliwość pracy pulsacyjnej wynosi 2 Hz, co pozwala na skuteczne przyciągnięcie uwagi operatora w sytuacjach alarmowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Lampka kontrolna Z-EL/R230 spełnia wymagania normy IEC/EN 60669, co potwierdza jej przydatność do zastosowań w instalacjach domowych i przemysłowych o podobnym charakterze. Dodatkowo, zgodność z wytycznymi VDE 0632 gwarantuje najwyższy poziom ochrony oraz pewność, że komponent przeszedł rygorystyczne testy wytrzymałościowe i izolacyjne, co jest kluczowe dla inżynierów i projektantów instalacji elektrycznych.

Zastosowanie

Lampka kontrolna EATON znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Jest idealnym rozwiązaniem do wizualizacji stanów pracy odbiorników, sygnalizacji obecności napięcia w poszczególnych fazach lub informowania o zadziałaniu zabezpieczeń nadprądowych. Dzięki swojej niezawodności, jest chętnie wybierana do systemów BMS (Building Management Systems) oraz w przemyśle do monitorowania procesów technologicznych, gdzie czytelna informacja wizualna jest niezbędna dla zachowania ciągłości ruchu.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki standardowemu mocowaniu na szynie TS35 (DIN). Wymiary montażowe zatyczki wynoszące 45 mm są w pełni kompatybilne ze standardową aparaturą modułową, taką jak wyłączniki nadprądowe czy różnicowoprądowe. Zaciski przyłączeniowe pozwalają na podłączenie przewodów o przekroju od 1 mm² do 10 mm², co zapewnia dużą elastyczność podczas prac instalacyjnych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć zjawiska luzowania się przewodów pod wpływem drgań.

FAQ

• Czy lampka może pracować z napięciem stałym? Tak, model Z-EL/R230 jest przystosowany do pracy zarówno z napięciem przemiennym (AC), jak i stałym (DC) o wartości 230V.
• Jaka jest szerokość urządzenia w rozdzielnicy? Lampka zajmuje jeden standardowy moduł, czyli 17,5 mm (1JC).
• Czy dioda LED jest wymienna? Urządzenie stanowi zwartą konstrukcję modułową zintegrowaną z diodą LED, co zapewnia wysoką odporność na wstrząsy i długi czas bezawaryjnej eksploatacji bez konieczności serwisowania źródła światła.
