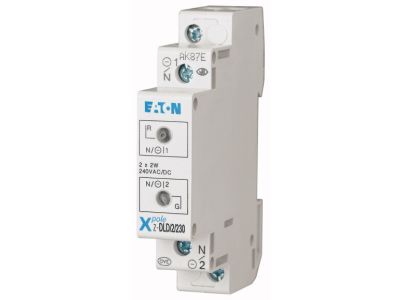

Lampka kontrolna podwójna Z-DLD/2/230 | 284925 Eaton

Alternatywny kod produktu: Z-DLD/2/230

Opis i Kluczowe Cechy

Lampka kontrolna podwójna Z-DLD/2/230 (symbol 284925) to modułowy wskaźnik optyczny przeznaczony do montażu na szynie DIN. Wyposażona w dwie diody LED – czerwoną i zieloną – o jasności 15 mcd, zapewnia wyraźną sygnalizację stanu pracy urządzeń w rozdzielnicach. Dzięki napięciu znamionowemu 230 V AC/DC może być zasilana zarówno z obwodów prądu przemiennego, jak i stałego. Szerokość 1 SU (17,5 mm) pozwala na oszczędne wykorzystanie miejsca na szynie.

• Napięcie zasilania 230 V AC/DC: uniwersalna kompatybilność z instalacjami prądu przemiennego i stałego, upraszcza dobór źródła zasilania.
• Podwójna dioda LED (czerwona + zielona): umożliwia rozróżnianie dwóch stanów pracy (np. załączony / wyłączony) w jednym module, redukując liczbę potrzebnych elementów.
• Jasność 15 mcd: intensywna, dobrze widoczna sygnalizacja nawet w jasno oświetlonych rozdzielnicach, zwiększająca czytelność informacji.
• Szerokość 1 SU (17,5 mm): kompaktowa obudowa oszczędza miejsce na szynie DIN, szczególnie istotna w gęsto wypełnionych rozdzielnicach.
• Przekrój zacisku 1–10 mm²: pozwala na podłączenie przewodów o różnych przekrojach, ułatwiając instalację w istniejącej sieci.

Zgodność z Normami

Lampka kontrolna Z-DLD/2/230 spełnia wymagania norm IEC/EN 60669 oraz VDE 0632, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa i jakości. Produkt posiada certyfikację CE.

Zastosowanie

Dzięki podwójnej sygnalizacji i kompaktowej budowie lampka sprawdza się w różnorodnych układach sterowania i automatyki.

• Sygnalizacja stanu załączenia/wyłączenia obwodów w tablicach rozdzielczych i szafach sterowniczych.
• Wskazanie obecności napięcia na szynie lub na wyjściu przekaźnika/stycznika.
• Informowanie o awarii lub błędzie w układzie (np. zadziałanie wyłącznika różnicowoprądowego).
• Element wizualny w panelach operatorskich maszyn lub instalacjach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż i podłączenie lampki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed instalacją należy odłączyć zasilanie, a przewody podłączyć do zacisków o przekroju 1–10 mm², dokręcając z momentem zgodnym z dokumentacją producenta. Po zakończeniu prac sprawdzić poprawność połączeń i zaizolować nieużywane żyły.

FAQ

• Czy lampka kontrolna ma podświetlenie LED? Tak, wyposażona jest w dwie diody LED – czerwoną i zieloną – o jasności 15 mcd, zapewniające wyraźną sygnalizację optyczną.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia ochrony w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20, jednak w przypadku montażu w warunkach przemysłowych należy stosować obudowy o wyższym IP.
• Czy lampka może migać i jaka jest częstotliwość? Dane techniczne podają częstotliwość migania zgodną z normą 2 Hz. Oznacza to, że przy odpowiednim sterowaniu diody mogą pracować w trybie migowym, co pozwala na sygnalizację stanów alarmowych.
