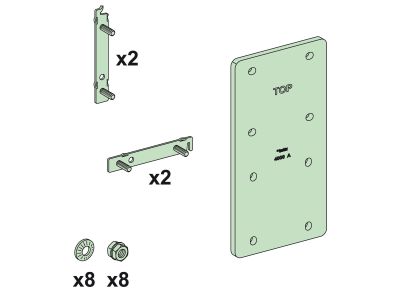

Łącznk szyn Linergy EV pion_poziom 4000A PrismaSet | LVS04607 Schneider Electric

Opis i Kluczowe Cechy

Łącznik szyn Linergy EV w wersji pion/poziom 4000A z systemu PrismaSet to rozwiązanie dedykowane dla wysokowydajnych instalacji elektrycznych. Zaprojektowany do współpracy z łącznikami do poziomych szyn zbiorczych o grubości 5 mm, zapewnia pewne i trwałe połączenia w systemach rozdziału energii. Charakteryzuje się prądem znamionowym 4000A oraz wytrzymałością zwarciową Icw 100 kA przez 1 sekundę.

• Prąd znamionowy 4000A: Gwarantuje bezpieczne przenoszenie dużych mocy w instalacjach przemysłowych, energetycznych lub rozdzielniach głównych.
• Wytrzymałość zwarciowa 100 kA/1s: Odporność na zwarcia zapewnia ciągłość zasilania i chroni instalację przed uszkodzeniami.
• Kompatybilność z szynami 5 mm: Zapewnia pewne połączenie z szynami zbiorczymi w systemie PrismaSet, eliminując ryzyko luzów lub przegrzewania.
• Stopnie ochrony IP30/IP31/IP55: Dostępne warianty do montażu wewnątrz i na zewnątrz (w zależności od modelu), zabezpieczające przed ciałami stałymi i pyłem.
• Konstrukcja pion/poziom: Umożliwia elastyczne prowadzenie szyn zbiorczych w układzie pionowym i poziomym, optymalizując przestrzeń w rozdzielnicy.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich i międzynarodowych dla aparatury rozdzielczej, w tym normy dotyczące wytrzymałości zwarciowej (IEC 61439) i stopni ochrony IP. Posiada oznakowanie CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik szyn Linergy EV 4000A znajduje zastosowanie w systemach rozdziału energii wymagających wysokiej niezawodności i dużego przepływu prądu.

• Instalacje przemysłowe o wysokim zapotrzebowaniu na energię (huty, zakłady chemiczne, elektrownie).
• Rozdzielnice główne i podrozdzielnice w budynkach komercyjnych i użyteczności publicznej.
• Systemy zasilania awaryjnego (UPS) i generatory prądotwórcze.
• Stacje transformatorowe i szafy rozdzielcze w sieciach średniego napięcia.
• Obiekty o podwyższonych wymaganiach środowiskowych (np. hale produkcyjne z pyłem lub wilgocią – w zależności od stopnia ochrony IP).

Wskazówki Montażowe

Montaż łącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu PrismaSet. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć rozdzielnicę przed przypadkowym załączeniem. Szyny zbiorcze muszą być czyste, odtłuszczone i prawidłowo przycięte. Łącznik należy dokręcić zgodnie z zalecanym momentem obrotowym, aby zapewnić optymalny docisk i przewodność. Po montażu przeprowadzić pomiary rezystancji połączeń i sprawdzić stopień ochrony IP w zależności od warunków środowiskowych.

FAQ

• Czy łącznik jest kompatybilny z innymi systemami szyn niż Linergy? Łącznik został zaprojektowany wyłącznie do współpracy z szynami zbiorczymi Linergy LGYE o grubości 5 mm w systemie PrismaSet. Inne systemy mogą wymagać dedykowanych łączników.
• Jaki jest maksymalny prąd zwarciowy, na jaki łącznik jest odporny? Wytrzymałość zwarciowa łącznika wynosi 100 kA przez 1 sekundę, co zapewnia ochronę przed zwarciami w instalacjach o dużym prądzie zwarciowym.
• Czy łącznik nadaje się do montażu na zewnątrz? Dostępne są warianty z różnymi stopniami ochrony IP (IP30, IP31, IP55). Warianty z wyższym IP (np. IP55) są przeznaczone do stosowania na zewnątrz lub w pomieszczeniach wilgotnych i zapylonych. Dokładny stopień ochrony zależy od modelu – sprawdź specyfikację produktu.
