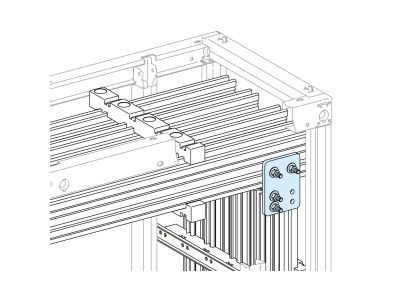

Łącznk szyn Linergy EV pion_poziom 2500A krótki PrismaSet | LVS04604 Schneider Electric

Opis i Kluczowe Cechy

Łącznik szyn Linergy EV pion_poziom 2500A krótki przeznaczony jest do budowy wysokowydajnych systemów rozdziału energii w instalacjach elektrycznych. Zaprojektowany do współpracy z szynami zbiorczymi Linergy LGYE o grubości 5 mm, umożliwia szybkie i bezpieczne połączenia pionowych i poziomych odcinków szyn, zapewniając stabilność mechaniczną i elektryczną. Przeznaczony do pracy w wymagających warunkach przemysłowych.

• Prąd znamionowy 2500A: Gwarantuje niezawodne przesyłanie dużych mocy w sieciach rozdzielczych i systemach energetycznych.
• Wytrzymałość zwarciowa Icw 100 kA rms/1s: Odporność na zwarcia, chroniąc instalację przed uszkodzeniami w ekstremalnych warunkach.
• Kompatybilność z szynami 5 mm Linergy LGYE: Precyzyjne dopasowanie do szyn zbiorczych, eliminujące konieczność dodatkowych adapterów.
• Przeznaczenie do połączeń pionowo-poziomych: Umożliwia elastyczne kształtowanie torów prądowych w szafach i rozdzielnicach.
• Zwiększona wytrzymałość mechaniczna: Solidna konstrukcja zapewnia stabilność połączeń nawet przy dużych obciążeniach dynamicznych.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej, w tym normy PN-EN 61439-1/-2. Został zaprojektowany zgodnie z dyrektywami unijnymi i posiada oznakowanie CE. Dopuszczony do stosowania w instalacjach wymagających wysokiej niezawodności.

Zastosowanie

Łącznik szyn Linergy EV pion_poziom 2500A krótki znajduje zastosowanie w systemach rozdziału energii, gdzie wymagane jest pewne i stabilne połączenie szyn o wysokim prądzie znamionowym.

• Systemy rozdziału energii w budynkach przemysłowych i komercyjnych.
• Szafy rozdzielnic niskiego napięcia o wysokiej mocy.
• Główne szyny zbiorcze w instalacjach energetycznych.
• Połączenia w rozdzielnicach o podwyższonych wymaganiach dotyczących zwarć.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Przed montażem należy upewnić się, że szyny są odpowiednio przygotowane (czyste, nieuszkodzone) i że łącznik jest kompatybilny z szynami 5 mm. Mocowanie łącznika powinno być wykonane z odpowiednim momentem dokręcania (zgodnie z dokumentacją producenta) w celu zapewnienia stabilności połączenia. Po montażu zaleca się przeprowadzenie testów rezystancji izolacji oraz próby zwarciowej.

FAQ

• Jaka jest maksymalna grubość szyny, z którą współpracuje łącznik? Łącznik przeznaczony jest do szyn o grubości 5 mm – jest to parametr kluczowy dla prawidłowego połączenia.
• Jakie stopnie ochrony oferuje łącznik? Łącznik posiada stopnie ochrony IP30, IP31 oraz IP55, co pozwala na jego stosowanie w różnych środowiskach – od suchych pomieszczeń po bardziej wymagające warunki przemysłowe.
• Czy łącznik jest przeznaczony do zastosowań zewnętrznych? Stopień ochrony IP55 pozwala na stosowanie w warunkach zewnętrznych, jednak zaleca się montaż w miejscach osłoniętych przed bezpośrednim wpływem czynników atmosferycznych (np. pod dachem).
