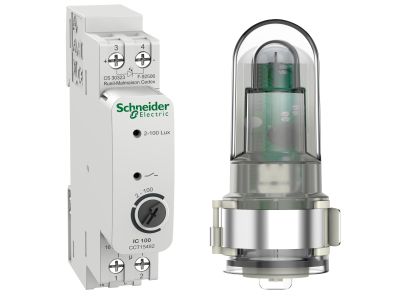

Łącznik zmierzchowy analogowy IC100 (2-100 lux), Acti 9 | CCT15482 Schneider Electric

Opis i Kluczowe Cechy

Łącznik zmierzchowy analogowy IC100 firmy Schneider Electric (seria Acti 9, numer katalogowy CCT15482) to kompaktowe urządzenie do automatycznego załączania i wyłączania obwodów oświetleniowych w zależności od natężenia światła dziennego. Dzięki regulowanemu progowi jasności od 2 do 100 luksów oraz szerokości 18 mm (2 moduły po 9 mm) umożliwia precyzyjne dopasowanie do warunków otoczenia, co przekłada się na oszczędność energii i wygodę użytkowania.

• Regulowany próg jasności 2-100 luksów: Umożliwia ustawienie punktu załączenia i wyłączenia oświetlenia dokładnie według potrzeb, eliminując niepotrzebne świecenie w ciągu dnia i zapewniając komfort po zmroku.
• Zewnętrzny czujnik naścienny w zestawie: Ułatwia montaż w optymalnym miejscu (np. na elewacji budynku) i gwarantuje dokładny pomiar natężenia światła dziennego, niezależnie od położenia szafy sterowniczej.
• Wyjście 1-kanałowe: Pozwala na sterowanie jednym obwodem odbiorników (np. oprawy oświetleniowe, gniazda zasilania) – idealne do prostych instalacji domowych i małych obiektów komercyjnych.
• Szerokość 18 mm (2 moduły): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, co jest istotne przy rozbudowie istniejących układów lub w ograniczonych przestrzeniach montażowych.
• Etykieta Green Premium: Produkt spełnia rygorystyczne wymogi ekologiczne – zgodność z przepisami, przejrzystość wpływu na środowisko oraz wsparcie dla gospodarki o obiegu zamkniętym.

Zgodność z Normami

Łącznik zmierzchowy IC100 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dedykowany do instalacji wykonywanych w budownictwie mieszkaniowym, usługowym i przemysłowym. Produkt objęty jest programem Green Premium firmy Schneider Electric, gwarantującym pełną transparentność ekologiczną.

Zastosowanie

Analogowy łącznik zmierzchowy IC100 znajduje zastosowanie wszędzie tam, gdzie konieczne jest automatyczne włączanie oświetlenia o zmierzchu i wyłączanie o świcie. Sprawdzi się zarówno w obiektach prywatnych, jak i komercyjnych.

• Sterowanie oświetleniem zewnętrznym budynków jednorodzinnych i wielorodzinnych – lampy ogrodowe, elewacyjne, podjazdy.
• Automatyczne zarządzanie iluminacją reklam, witryn sklepowych, parkingów i ciągów komunikacyjnych.
• Integracja z systemami automatyki budynkowej jako element układu oszczędzania energii (np. w połączeniu z czujnikami ruchu).
• Podstawowe aplikacje w obiektach użyteczności publicznej (szkoły, biura, magazyny) wymagające prostego, niezawodnego przełączania w funkcji natężenia światła.

Wskazówki Montażowe

Montaż łącznika zmierzchowego IC100 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania śrub zacisków należy dostosować do zaleceń dokumentacji producenta. Przekrój przewodów dobieraj do prądu znamionowego chronionego obwodu. Czujnik zewnętrzny montuj w miejscu o dobrym dostępie do światła dziennego, z dala od bezpośrednich źródeł ciepła i sztucznego oświetlenia mogącego zakłócić pomiar. Zaleca się stosowanie odłącznika nadprądowego zgodnego z obciążeniem.

FAQ

• Czy łącznik zmierzchowy IC100 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie. Sygnalizację stanu załączania/wyłączania można uzyskać poprzez obserwację podłączonego odbiornika lub zastosowanie dodatkowej diody kontrolnej.
• Jaki jest stopień ochrony łącznika? Producent nie podaje bezpośrednio stopnia ochrony IP. Jako aparat modułowy montowany w rozdzielnicy, zazwyczaj zapewnia ochronę IP20, co jest wystarczające dla typowych warunków wewnątrz szafy. Czujnik zewnętrzny – w zależności od wersji – może mieć wyższy stopień ochrony (szczegóły w karcie montażowej).
• Jak działa regulacja progu jasności? Potencjometr na obudowie pozwala ustawić próg zadziałania w zakresie 2–100 luksów. Gdy poziom światła spadnie poniżej ustawionej wartości, styk zamyka się, podając napięcie na odbiornik. Gdy natężenie światła wzrośnie powyżej progu, styk otwiera się. Wartość progową można dopasować do pory roku i lokalizacji czujnika.
