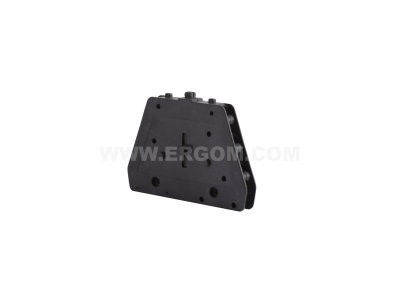

Łącznik zewnętrzny prawy 2z+1r SA/SA M | A53AA-02010301900 Ergom

Opis i Kluczowe Cechy

Łącznik zewnętrzny prawy o symbolu A53AA-02010301900 to modułowy element rozszerzający funkcjonalność aparatury sterowniczej w standardzie SA/SA M. Urządzenie wyposażono w zestaw styków pomocniczych 2z+1r (2 normally closed + 1 normally open), co umożliwia elastyczne konfigurowanie układów sterowania i sygnalizacji. Dzięki kompaktowej budowie łącznik przeznaczony jest do montażu z prawej strony współpracującego urządzenia, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Konfiguracja styków 2z+1r (2 NC + 1 NO): Umożliwia realizację zarówno obwodów bezpieczeństwa (styki rozwierne), jak i sygnalizacyjnych (styki zwierne) w jednym module, redukując liczbę potrzebnych komponentów.
• Montaż zewnętrzny prawy: Pozwala na szybką rozbudowę istniejącej aparatury bez konieczności przeprojektowania szafy sterowniczej – oszczędność czasu i miejsca podczas instalacji.
• Wykonanie w serii SA/SA M: Zapewnia spójność mechaniczną i elektryczną z kompatybilnymi urządzeniami tej samej rodziny, co gwarantuje pewne połączenie i niezawodność w długotrwałej eksploatacji.
• Modułowa konstrukcja: Ułatwia szybką wymianę lub rozbudowę zestawu styków pomocniczych bez ingerencji w główne urządzenie – minimalizacja przestojów podczas modernizacji.
• Przeznaczenie do układów sterowania: Idealny do przekazywania sygnałów zwrotnych, realizacji sekwencji załączania/wyłączania oraz sygnalizacji stanu pracy urządzeń nadrzędnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN dla aparatury modułowej. Posiada oznaczenie CE potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Instalacja oraz użytkowanie zgodne z przeznaczeniem gwarantują bezpieczną i niezawodną pracę w obwodach sterowniczych.

Zastosowanie

Łącznik zewnętrzny prawy 2z+1r znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozszerzenie zestawu styków pomocniczych w aparaturze sterowniczej. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz w automatyce budynkowej.

• Rozbudowa styków pomocniczych w stycznikach i przełącznikach – sygnalizacja stanu załączenia/wyłączenia w systemach nadzoru.
• Realizacja obwodów bezpieczeństwa z wykorzystaniem styków NC (zwartych) – np. w układach awaryjnego zatrzymania lub blokadach.
• Przekazywanie sygnałów do sterowników PLC lub przekaźników – monitoring i sekwencyjne sterowanie procesami technologicznymi.
• Montaż w rozdzielnicach podtynkowych i natynkowych w celu rozbudowy funkcji sterowniczo-sygnalizacyjnych bez konieczności wymiany całej aparatury.

Wskazówki Montażowe

Montaż łącznika zewnętrznego prawego musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio do prawej strony kompatybilnej aparatury modułowej. Momenty dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z danymi podanymi w karcie katalogowej producenta, aby zapewnić pewne połączenie elektryczne i uniknąć przegrzania styków.

FAQ

• Jaka jest konfiguracja styków w tym łączniku? Łącznik wyposażony jest w zestaw 2 styków normalnie zwartych (NC) oraz 1 styku normalnie rozwartego (NO), co oznacza zapis 2z+1r. Styki NC przewodzą prąd w stanie spoczynku, a styki NO zwierają się po zadziałaniu.
• Czy łącznik wymaga dodatkowego zasilania lub podświetlenia? Jest to pasywny moduł styków pomocniczych bez podświetlenia i bez własnego zasilania – nie zawiera elementów LED ani cewki. Sygnał elektryczny jest wyłącznie przełączany przez styki mechaniczne.
• Jaki jest stopień ochrony tego urządzenia? W danych wejściowych nie podano konkretnego stopnia ochrony IP. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic charakteryzuje się stopniem ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku instalacji w trudnych warunkach środowiskowych należy zastosować obudowę o wyższym IP.
