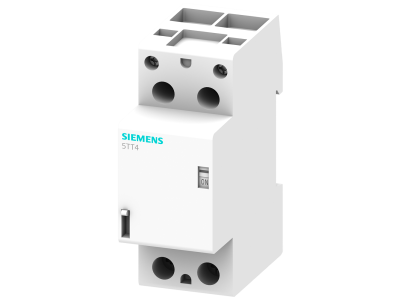

Łącznik zdalnie sterowany zestyk do 63 A napięcie AC 24 V 1 NO 1 NC | 5TT4475-2 Siemens

Alternatywny kod produktu: 5TT44752

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany Siemens 5TT4475-2 to urządzenie z zestykami 1NO+1NC przeznaczone do zdalnego przełączania obwodów elektrycznych. Dzięki prądowi znamionowemu 63 A może bezpiecznie sterować odbiornikami o znacznym obciążeniu. Napięcie sterowania cewki AC 24 V pozwala na integrację z systemami niskonapięciowymi, co zwiększa bezpieczeństwo obsługi. Produkt należy do rodziny SENTRON i charakteryzuje się prostym montażem oraz ochroną przed dotykiem zgodną z wymaganiami instalacyjnymi.

• Prąd znamionowy 63 A: umożliwia bezpieczne załączanie i wyłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania AC 24 V: sterowanie niskim napięciem zwiększa bezpieczeństwo osobiste i ułatwia współpracę z systemami automatyki.
• Konfiguracja styków 1NO + 1NC: zapewnia uniwersalność – jeden zestyk normalnie otwarty do załączania, drugi normalnie zamknięty do sygnalizacji lub obwodów bezpieczeństwa.
• Produkt w portfolio SENTRON: gwarantuje niezawodność i kompatybilność z pozostałymi elementami rozdzielnic Siemens.
• Prosty montaż na szynie TH35: skraca czas instalacji i ułatwia wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Łącznik zdalnie sterowany Siemens 5TT4475-2 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami dla aparatury rozdzielczej, zapewnia bezpieczną eksploatację w budynkach mieszkalnych, użytkowych oraz w lekkim przemyśle.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne załączanie i wyłączanie obwodów o dużym prądzie, szczególnie w instalacjach automatyki budynkowej i przemysłowej.

• Zdalne sterowanie oświetleniem, ogrzewaniem lub wentylacją w budynkach inteligentnych.
• Impulsowe załączanie styczników i przekaźników pośrednich w szafach sterowniczych.
• Współpraca z przyciskami, przełącznikami lub sygnałami z układów PLC (24 V AC).
• Realizacja funkcji wyłącznika awaryjnego w obwodach zasilania urządzeń technicznych.

Wskazówki Montażowe

Montaż oraz demontaż łącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego (63 A) zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta. Po zamontowaniu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Jakie jest napięcie sterowania cewki łącznika? Napięcie sterowania wynosi AC 24 V. Cewka przystosowana jest do pracy ciągłej przy tym napięciu.
• Jaka jest konfiguracja styków? Łącznik posiada jeden zestyk normalnie otwarty (NO) i jeden zestyk normalnie zamknięty (NC). Oba są przystosowane do prądu 63 A.
• Czy łącznik nadaje się do obwodów oświetleniowych? Tak, dzięki prądowi 63 A może być stosowany do załączania odbiorników o dużej mocy, w tym oświetlenia, pod warunkiem dostosowania do rodzaju obciążenia (np. żarowe, LED, fluorescencyjne).
