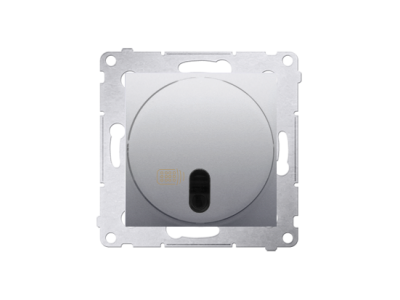

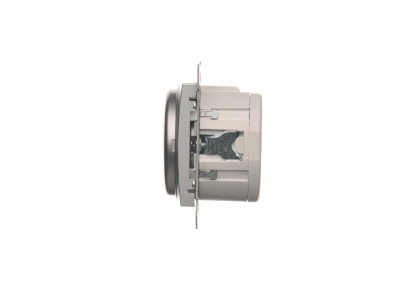

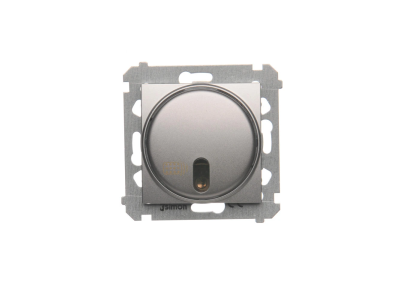

Łącznik zdalnie sterowany z przekaźnikiem (moduł) 8(2) A, 230V, srebrny mat DWP10P.01/43 Simon 54 | DWP10P.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-001xPx-043

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany z przekaźnikiem (moduł) Simon 54 o symbolu DWP10P.01/43 przeznaczony jest do pracy w instalacjach 230 V AC. Urządzenie oferuje prąd znamionowy 8(2) A, co pozwala na sterowanie odbiornikami o różnym charakterze obciążenia – zarówno rezystancyjnym (8 A), jak i indukcyjnym (2 A). Moduł wymaga instalacji 3-przewodowej, zapewniającej niezawodne zasilanie i komunikację. Estetyczny kolor srebrny mat ułatwia dopasowanie do nowoczesnych rozwiązań wnętrzarskich.

• Prąd znamionowy 8(2) A: Umożliwia bezpieczne sterowanie zarówno obciążeniami rezystancyjnymi (np. oświetlenie LED, żarowe), jak i indukcyjnymi (np. małe silniki, wentylatory) bez ryzyka uszkodzenia styków.
• Napięcie zasilania 230 V: Kompatybilny z typowymi instalacjami domowymi i biurowymi, gotowy do podłączenia bez konieczności stosowania dodatkowych transformatorów.
• Zdalne sterowanie: Umożliwia wygodne włączanie/wyłączanie odbiorników z dowolnego miejsca za pomocą przycisków, przełączników lub systemów automatyki.
• Wbudowany przekaźnik: Zapewnia separację galwaniczną między obwodem sterującym a zasilanym, co zwiększa bezpieczeństwo i niezawodność instalacji.
• Wymagana instalacja 3-przewodowa: Konstrukcja wymaga podłączenia przewodu neutralnego, co jest standardem w nowoczesnych instalacjach elektrycznych i gwarantuje stabilną pracę modułu.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Zastosowane rozwiązania konstrukcyjne są zgodne z powszechnie uznanymi standardami branżowymi dla aparatury modułowej – jednak producent nie podał konkretnych numerów norm w dostarczonej dokumentacji. Zaleca się montaż w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Łącznik zdalnie sterowany Simon DWP10P.01/43 znajduje zastosowanie w instalacjach wymagających wygodnego, zdalnego załączania i wyłączania odbiorników. Dzięki kompaktowej obudowie modułowej oraz obsłudze prądów do 8 A może być stosowany w szerokim zakresie scenariuszy automatyki budynkowej.

• Sterowanie oświetleniem (żarowym, LED, halogenowym) w domach, biurach i obiektach użyteczności publicznej.
• Załączanie i wyłączanie silników wentylatorów, rolet, bram oraz innych odbiorników indukcyjnych o małej mocy.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść sterowników PLC w systemach automatyki.
• Realizacja funkcji załączania/wyłączania w instalacjach inteligentnego budynku (np. z centralnym sterowaniem lub przyciskami wielofunkcyjnymi).

Wskazówki Montażowe

Montaż i podłączenie łącznika zdalnie sterowanego powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Moduł przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (zalecane min. 1,5 mm² dla prądu 8 A). Momenty dokręcania zacisków oraz szczegółowe instrukcje podłączenia (w tym wymagana instalacja 3-przewodowa) znajdują się w dokumentacji producenta. Niedostosowanie się do zaleceń grozi uszkodzeniem urządzenia lub porażeniem prądem.

FAQ

• Czy łącznik wymaga przewodu neutralnego? Tak, urządzenie zostało zaprojektowane do instalacji 3-przewodowej (L, N, sterowanie). Brak podłączenia przewodu neutralnego uniemożliwi prawidłową pracę modułu.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podał wartości IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 – jednak w celu uzyskania dokładnych informacji zalecamy sprawdzenie dokumentacji produktu.
• Czy moduł posiada podświetlenie lub sygnalizację stanu? W dostępnych danych nie ma informacji o wbudowanym podświetleniu. Ewentualną sygnalizację stanu działania można zapewnić poprzez zewnętrzne wskaźniki LED podłączone do wyjścia przekaźnika.
