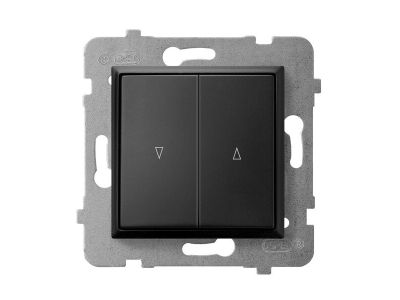

Łącznik żaluzjowy z blokadą mechaniczną ŁP-7UB/m/33czarny matowy, Aria | ŁP-7UB/m/33 Ospel

Opis i Kluczowe Cechy

Łącznik żaluzjowy z blokadą mechaniczną z serii Aria, model ŁP-7UB/m/33 w eleganckim wykończeniu czarny mat, to zaawansowane rozwiązanie sterownicze dedykowane do profesjonalnych instalacji elektroinstalacyjnych. Urządzenie zostało wyposażone w dwa niezależne klawisze sterujące, które pracują w trybie stabilnym (nieodbijającym). Oznacza to, że przełączenie klawisza powoduje trwałe zamknięcie obwodu do momentu ręcznego przywrócenia go do pozycji neutralnej, co jest kluczowe przy obsłudze napędów roletowych i żaluzjowych wymagających stałego podania napięcia.

Kluczowym aspektem bezpieczeństwa jest zintegrowana blokada mechaniczna. Uniemożliwia ona jednoczesne załączenie dwóch oddzielnych obwodów (podnoszenia i opuszczania), co chroni silnik żaluzji przed uszkodzeniem wynikającym z podania napięcia na oba uzwojenia jednocześnie. Produkt charakteryzuje się modułową konstrukcją, co pozwala na jego montaż w systemach ramkowych wielokrotnych, zapewniając estetyczny wygląd całej instalacji.

• Blokada mechaniczna: Gwarantuje bezpieczeństwo napędu poprzez eliminację ryzyka zwarcia faz przy próbie jednoczesnego wciśnięcia obu klawiszy.
• Tryb pracy: Łącznik stabilny (podtrzymanie stanu), idealny do długotrwałych cykli pracy napędu.
• Personalizacja: Możliwość doposażenia w moduł podświetlenia (wymaga dokupienia dedykowanego zespołu podświetlenia Aria).
• Stopień ochrony: Standardowe IP-20 z możliwością podniesienia do klasy szczelności IP-44 przy zastosowaniu opcjonalnego zestawu uszczelniającego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Zastosowane materiały konstrukcyjne charakteryzują się wysoką odpornością na starzenie oraz stabilnością dielektryczną, co jest niezbędne w profesjonalnych systemach automatyki budynkowej.

Zastosowanie

Łącznik ŁP-7UB/m/33 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest przeznaczony do bezpośredniego sterowania napędami żaluzji, rolet oraz markiz, które są wyposażone w wewnętrzne wyłączniki krańcowe. Dzięki możliwości podniesienia stopnia ochrony do IP-44, łącznik może być bezpiecznie montowany w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy kuchnie, pod warunkiem zastosowania odpowiedniego zestawu uszczelniającego. Czarny matowy kolor sprawia, że produkt doskonale wpisuje się w nowoczesne, loftowe oraz minimalistyczne wnętrza.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne techniczne:

• Przygotowanie przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia napędu, zazwyczaj 1,5 mm² lub 2,5 mm².
• Montaż w puszce: Mechanizm należy osadzić w standardowej puszce podtynkowej o średnicy 60 mm przy użyciu pazurków lub wkrętów montażowych.
• System ramkowy: Do pełnej instalacji wymagana jest ramka zewnętrzna z serii Aria. Mechanizm pozwala na montaż w ramkach wielokrotnych (poziomych i pionowych).
• Opcja podświetlenia: Aby uzyskać efekt podświetlenia, należy zamontować pierścień oraz moduł podświetlenia wewnątrz mechanizmu przed założeniem klawiszy.
• Uszczelnienie: W przypadku montażu w strefach wilgotnych, należy pamiętać o założeniu uszczelki pod ramkę oraz pod klawisze w celu uzyskania klasy IP-44.

FAQ

• Czy ten łącznik odbija po naciśnięciu? Nie, jest to łącznik stabilny. Po naciśnięciu klawisz pozostaje w wybranej pozycji do momentu jego ręcznego przełączenia.
• Czy mogę go użyć do każdego silnika rolety? Tak, pod warunkiem, że silnik posiada wbudowane wyłączniki krańcowe, które odetną zasilanie po całkowitym rozwinięciu lub zwinięciu rolety.
• Czy ramka jest w zestawie? Nie, ramkę należy dokupić osobno, co pozwala na dowolną konfigurację kolorystyczną w ramach serii Aria.
• Co daje blokada mechaniczna? Blokada fizycznie uniemożliwia wciśnięcie obu przycisków naraz, co jest kluczowym zabezpieczeniem dla silników jednofazowych z kondensatorem rozruchowym.
