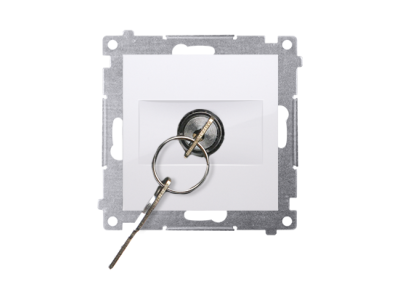

Łącznik żaluzjowy na kluczyk chwilowy, 3 poz. „I-0-II 2 styki N/O, 5A, biały DPZK.01/11 Simon 54 | DPZK.01/11 Kontakt Simon

Alternatywny kod produktu: WMDL-0K04Px-011

Opis i Kluczowe Cechy

Łącznik żaluzjowy na kluczyk chwilowy Simon 54 o symbolu DPZK.01/11 to 3‑pozycyjne urządzenie sterujące (I‑0‑II) wyposażone w dwa niezależne styki normalnie otwarte (N/O). Zaprojektowany do bezpiecznego i wygodnego sterowania roletami, żaluzjami oraz innymi odbiornikami w instalacjach modułowych. Prąd znamionowy 5 A pozwala na obsługę standardowych silników żaluzjowych bez ryzyka przeciążenia styków. Biała obudowa pasuje do estetyki nowoczesnych rozdzielnic.

• 3 pozycje I‑0‑II z funkcją chwilową: Po zwolnieniu kluczyka w pozycji I lub II styk powraca do położenia neutralnego (0), co zapewnia bezpieczne i precyzyjne sterowanie – idealne do impulsowego uruchamiania żaluzji lub rolet.
• 2 styki N/O (normalnie otwarte): Każdy styk steruje niezależnym obwodem – jeden do podnoszenia, drugi do opuszczania – bez ryzyka jednoczesnego załączenia obu kierunków.
• Możliwość wyjęcia kluczyka tylko w pozycji 0: Zwiększa bezpieczeństwo obsługi, uniemożliwiając przypadkowe uruchomienie po odłączeniu kluczyka.
• Prąd znamionowy 5 A: Gwarantuje niezawodną pracę w obwodach sterowania silnikami rolet i żaluzji o umiarkowanym poborze mocy.
• Kolor biały: Estetyczny wygląd, który harmonizuje z większością rozdzielnic i puszek instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami dla aparatury modułowej, co potwierdza jego niezawodność w warunkach użytkowania domowego i komercyjnego.

Zastosowanie

Łącznik żaluzjowy kluczykowy Simon 54 DPZK.01/11 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, impulsowe sterowanie silnikami rolet, żaluzji i markiz. Dzięki funkcji chwilowej i możliwości wyjęcia kluczyka tylko w pozycji 0 jest szczególnie polecany do miejsc użyteczności publicznej oraz pomieszczeń wymagających ograniczonego dostępu.

• Sterowanie roletami i żaluzjami w obiektach biurowych, hotelach i budynkach mieszkalnych.
• Impulsowe załączanie styczników lub przekaźników w układach automatyki budynkowej.
• Podawanie sygnałów do sterowników PLC lub systemów zarządzania energią (BMS).
• Sygnalizacja i wybór kierunku pracy urządzeń w zastosowaniach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie łącznika żaluzjowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) w rozdzielnicy modułowej. Dokręć zaciski zgodnie z zaleceniami producenta (moment dokręcania podany w dokumentacji technicznej). Przekrój przewodów dobierz odpowiednio do prądu 5 A – zalecany przekrój 1,5–2,5 mm². Po montażu sprawdź poprawność działania w pozycji 0 przed włożeniem kluczyka.

FAQ

• Czy łącznik posiada podświetlenie? Nie, łącznik DPZK.01/11 nie jest wyposażony w źródło światła. Informacja o pracy (załączony/wyłączony) wynika z położenia kluczyka.
• Jaki stopień ochrony (IP) ma to urządzenie? Typowy stopień ochrony dla aparatury modułowej montowanej wewnątrz rozdzielnicy to IP20 – zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Nie jest przeznaczony do instalacji na zewnątrz lub w pomieszczeniach mokrych.
• Czy kluczyk można wyjąć w pozycji I lub II? Nie. Konstrukcja mechaniczna umożliwia wyjęcie kluczyka wyłącznie w położeniu neutralnym (0). W pozycjach I i II kluczyk jest zablokowany, co zapobiega przypadkowemu wyłączeniu sterowania.
