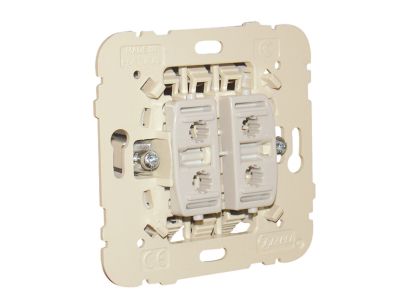

Łącznik żaluzjowy klawiszowy z mechaniczną i elektryczną blokadą, mechanizm, MEC 21 | 21290 Efapel

Opis i Kluczowe Cechy

Łącznik żaluzjowy klawiszowy z serii MEC 21 to zaawansowany mechanizm sterujący, zaprojektowany z myślą o profesjonalnych instalacjach automatyki budynkowej. Kluczowym atutem urządzenia jest zintegrowana podwójna blokada: mechaniczna oraz elektryczna. Rozwiązanie to skutecznie uniemożliwia jednoczesne podanie napięcia na oba kierunki obrotów silnika rolety lub żaluzji, co chroni napęd przed uszkodzeniem i zwarciem. Mechanizm wykonany jest z wysokiej jakości tworzywa technicznego o dużej odporności termicznej, a jego konstrukcja pozwala na współpracę ze wszystkimi seriami osprzętu podtynkowego marki EFAPEL, co czyni go niezwykle uniwersalnym elementem systemu MEC 21.

• Podwójna blokada: Mechaniczna i elektryczna ochrona przed błędnym sterowaniem.
• Uniwersalność: Kompatybilność z ramkami i klawiszami wszystkich serii EFAPEL.
• Trwałość: Solidne zaciski śrubowe zapewniające pewny styk elektryczny.
• Ergonomia: Kompaktowa budowa mechanizmu ułatwia ułożenie przewodów w puszce instalacyjnej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Mechanizm MEC 21 spełnia wymagania normy dotyczącej osprzętu elektroinstalacyjnego do użytku domowego i podobnego, co potwierdza jego niezawodność w długofalowej eksploatacji. Zastosowane materiały izolacyjne posiadają odpowiednie certyfikaty odporności na prądy pełzające oraz wysoką temperaturę, co jest kluczowe dla bezpieczeństwa przeciwpożarowego instalacji podtynkowych.

Zastosowanie

Łącznik żaluzjowy 21290 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do sterowania napędami rolet okiennych, żaluzji fasadowych, markiz oraz bram wyposażonych w silniki jednofazowe z dwoma kierunkami obrotów. Dzięki swojej modułowej budowie, mechanizm ten jest idealnym wyborem dla elektroinstalatorów realizujących projekty o wysokim standardzie wykończenia, gdzie wymagana jest spójność estetyczna z innymi elementami osprzętu (gniazda, łączniki oświetlenia) w ramach jednej ramki wielokrotnej.

Wskazówki Montażowe

Montaż mechanizmu MEC 21 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Zaleca się stosowanie przewodów o przekroju znamionowym dostosowanym do obciążenia silnika, zazwyczaj 1,5 mm² lub 2,5 mm². Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest odłączone. Przewody fazowe należy stabilnie osadzić w zaciskach śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Po zamontowaniu mechanizmu w puszce za pomocą wkrętów lub pazurków, należy nałożyć dedykowany klawisz żaluzjowy oraz ramkę wybranej serii EFAPEL.

FAQ

• Czy ten łącznik posiada podtrzymanie? Jest to łącznik klawiszowy, co oznacza, że wymaga trzymania klawisza w celu kontynuacji ruchu rolety (typ monostabilny lub bistabilny zależnie od konfiguracji klawisza, domyślnie w serii MEC 21 sterowanie odbywa się poprzez nacisk).
• Czy mechanizm pasuje do ramek innych producentów? Nie, mechanizm MEC 21 jest dedykowany wyłącznie do systemów ramkowych firmy EFAPEL.
• Co daje blokada elektryczna? Blokada elektryczna to dodatkowe zabezpieczenie wewnątrz mechanizmu, które fizycznie rozłącza jeden obwód w momencie aktywacji drugiego, eliminując ryzyko podania fazy na dwa uzwojenia silnika jednocześnie.
