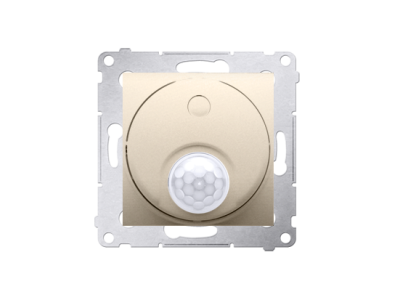

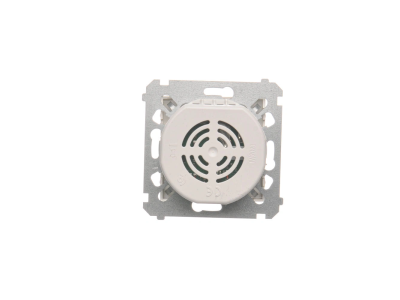

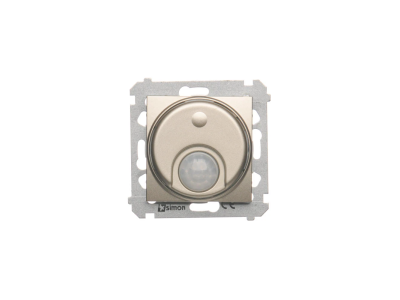

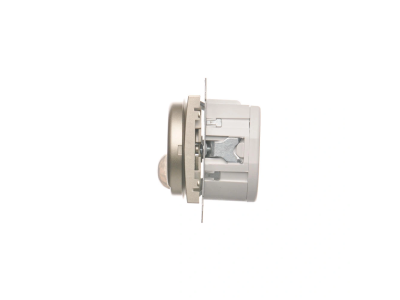

Łącznik z czujnikiem ruchu z przekaźnikiem z zabezpieczeniem (moduł) 8(2)A, 230V, złoty mat | DCR11P.01/44 Kontakt Simon

Alternatywny kod produktu: WMDR-020xxP-044

Opis i Kluczowe Cechy

Łącznik modułowy DCR11P.01/44 z czujnikiem ruchu, przekaźnikiem i zabezpieczeniem to urządzenie przeznaczone do sterowania obwodami oświetleniowymi i innymi odbiornikami w instalacjach 3-przewodowych. Przystosowany do napięcia 230 V AC i prądu obciążenia 8(2) A, zapewnia niezawodne załączanie i wyłączanie obwodów w zależności od wykrytego ruchu, jednocześnie chroniąc układ przed przeciążeniami. Kompaktowa obudowa (moduł) ułatwia montaż w rozdzielnicy na szynie TH35.

• Prąd znamionowy 8(2) A: umożliwia bezpieczną pracę z obciążeniami rezystancyjnymi do 8 A oraz indukcyjnymi do 2 A – odpowiedni do typowych źródeł światła LED, świetlówek kompaktowych, a także silników małej mocy.
• Napięcie zasilania 230 V AC – 50/60 Hz: standardowe napięcie sieciowe, bezpośrednio podłączane do instalacji jednofazowej – łatwa integracja z istniejącą infrastrukturą.
• Wbudowany czujnik ruchu: automatyczne włączanie światła po wykryciu obecności użytkownika, poprawiające komfort i efektywność energetyczną.
• Zintegrowany przekaźnik z zabezpieczeniem: łączy funkcję sterującą z ochroną przed zwarciami i przeciążeniami – redukuje liczbę elementów w rozdzielnicy i zwiększa niezawodność układu.
• Konstrukcja modułowa – szerokość 2 modułów (17,5 mm każdy): oszczędza miejsce na szynie DIN, umożliwiając budowę zwartych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz wymaganiami dyrektywy niskonapięciowej (LVD) i dyrektywy kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE potwierdzające zgodność z wymaganiami Unii Europejskiej. Montaż i użytkowanie zgodne z instrukcją producenta gwarantują bezpieczną i prawidłową pracę urządzenia w instalacjach budynkowych.

Zastosowanie

Łącznik DCR11P.01/44 sprawdzi się w obiektach mieszkaniowych, biurowych i użyteczności publicznej, gdzie wymagane jest automatyczne sterowanie oświetleniem lub innymi odbiornikami w oparciu o detekcję ruchu. Instalacja wymaga wykonania okablowania 3-przewodowego (L, N, wyjście sterowane).

• Automatyczne włączanie i wyłączanie oświetlenia w korytarzach, klatkach schodowych, pomieszczeniach gospodarczych i magazynach.
• Sterowanie wentylatorami, nawiewnikami lub innymi urządzeniami małej mocy w strefach o zmiennym obłożeniu.
• Zastosowanie w systemach automatyki budynkowej jako element wykonawczy z lokalnym czujnikiem ruchu.
• Uzupełnienie instalacji oświetlenia awaryjnego lub ewakuacyjnego (w połączeniu z odpowiednim zasilaniem bezpiecznym).

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) i zapoznane z dokumentacją techniczną produktu. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz miejsce przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy podłączać zgodnie ze schematem na obudowie – przekrój żył oraz moment dokręcania zacisków muszą być zgodne z instrukcją producenta. Instalacja wymaga wykonania okablowania 3-przewodowego (L, N, wyjście). Nie przekraczaj dopuszczalnych parametrów pracy – prądu 8(2) A i napięcia 230 V. Nie używaj urządzenia w atmosferze wybuchowej ani w miejscach narażonych na wilgoć (stopień ochrony IP20 – typowy dla aparatury modułowej).

FAQ

• Czy łącznik posiada podświetlenie wbudowanego przycisku? Produkt nie zawiera podświetlenia – działanie opiera się wyłącznie na detekcji ruchu przez czujnik PIR. W stanie spoczynku nie emituje światła.
• Jaki stopień ochrony (IP) ma to urządzenie? Łącznik przeznaczony jest do montażu w rozdzielnicy modułowej – typowa aparatura tego typu posiada stopień ochrony IP20 (ochrona przed dotykiem palcem, brak ochrony przed wilgocią). Nie nadaje się do instalacji na zewnątrz ani w pomieszczeniach o dużej wilgotności.
• Dlaczego wymagana jest instalacja 3-przewodowa? Urządzenie wymaga podłączenia przewodu neutralnego (N) do zasilania elektroniki czujnika i przekaźnika, oprócz fazy (L) oraz przewodu wyjściowego do odbiornika. Instalacje 2-przewodowe nie zapewniają poprawnej pracy – należy upewnić się, że w puszce lub rozdzielnicy dostępny jest przewód N.
