Łącznik wielofunkcyjny podświetlany 10AX biały Niloe/Niloe Selection | 664714 Legrand

Opis i Kluczowe Cechy

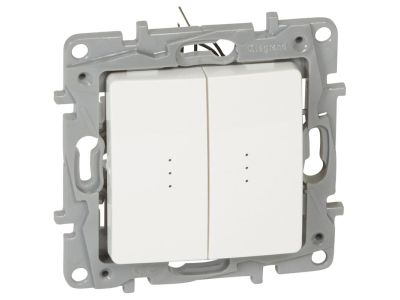

Łącznik wielofunkcyjny podświetlany 10AX biały (symbol 664714) z serii Niloe to wszechstronny element sterowania oświetleniem. Dzięki prądowi znamionowemu 10AX zapewnia bezpieczną pracę w obwodach z żarowymi źródłami światła, a możliwość rekonfiguracji pracy (przycisk, łącznik schodowy) pozwala dostosować go do różnych potrzeb instalacyjnych. Biała kolorystyka i nowoczesny design pasują do ramek Niloe/Niloe Selection.

• Prąd znamionowy 10 AX: Zapewnia bezpieczne sterowanie obwodami żarowymi o mocy do 10 A, bez ryzyka przeciążenia styków.
• Wielofunkcyjność konfiguracji: Może pracować jako przycisk, podwójny podświetlany łącznik schodowy lub podwójny łącznik schodowy, co pozwala dostosować go do różnych schematów sterowania oświetleniem.
• Podświetlenie w zestawie: Do konfiguracji podwójnego łącznika schodowego dołączone są dwie lampki podświetlające (Nr. kat. 6650 90), zwiększające komfort użytkowania.
• Uniwersalny montaż: Mocowanie za pomocą śrub lub zatrzasków, kompatybilne z ramkami serii Niloe/Niloe Selection.
• Kompletne wyposażenie: Dostarczany z plakietkami, uchwytami i osłoną ochronną, co ułatwia instalację i nadaje estetyczny wygląd.

Zgodność z Normami

Łącznik wielofunkcyjny podświetlany 664714 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania.

Zastosowanie

Dzięki wielofunkcyjności łącznik sprawdza się w różnych instalacjach elektrycznych – zarówno domowych, jak i biurowych. Może być używany jako klasyczny włącznik światła, przycisk chwilowy do sterowania stycznikami lub element systemów automatyki.

• Sterowanie oświetleniem w korytarzach i klatkach schodowych – jako podwójny łącznik schodowy umożliwia wygodne załączanie światła z dwóch punktów.
• Jako przycisk do impulsowego sterowania stycznikami, przekaźnikami lub modułami automatyki (np. załączanie oświetlenia zewnętrznego).
• W systemach sygnalizacji – podświetlany przycisk może pełnić funkcję sygnalizacyjną (np. wezwanie pomocy).
• W instalacjach inteligentnego domu (smart home) jako element sterowania scenami oświetlenia.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed przystąpieniem do prac. Urządzenie montuje się w ramce serii Niloe za pomocą śrub lub zatrzasków. Przekrój przewodów należy dobrać do prądu znamionowego 10 AX. Po zakończeniu montażu należy sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Czy łącznik jest podświetlony? Tak, łącznik wielofunkcyjny 664714 jest wyposażony w podświetlenie. W konfiguracji podwójnego łącznika schodowego w zestawie znajdują się dwie lampki podświetlające (Nr. kat. 6650 90) umożliwiające pracę z podświetleniem.
• Jaki jest stopień ochrony tego łącznika? Producent nie podał jednoznacznego stopnia ochrony. Standardowo łączniki przeznaczone do montażu wewnętrznego mają stopień ochrony IP20. Zalecamy instalację w suchych pomieszczeniach z zachowaniem typowych warunków eksploatacji.
• Jakie tryby pracy można uzyskać w tym łączniku? Łącznik może pracować w trybie przyciskowym (chwilowy styk) lub jako łącznik schodowy (przełączny). W zależności od podłączenia i użytych lampek możliwe są konfiguracje: podwójny przycisk podświetlany, podwójny podświetlany łącznik schodowy lub podwójny łącznik schodowy.
