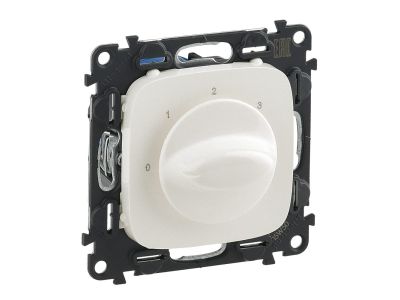

Łącznik wentylacji 4-położeniowy perłowy, Valena Allure | 755179 Legrand

Opis i Kluczowe Cechy

Łącznik wentylacji 4‑położeniowy Valena Allure (symbol 755179) umożliwia wybór trzech prędkości wentylatora oraz pozycji wyłączenia. Dzięki kategoriom łączeniowym AC‑21 (20 A) i AC‑23 (2,5 kW) produkt sprawdza się zarówno w obwodach rezystancyjnych, jak i przy sterowaniu silnikami wentylatorów. Wyposażony w zaciski śrubowe oraz fabrycznie dołączoną plakietkę.

• 4 położenia (0‑1‑2‑3): Precyzyjna regulacja prędkości obrotowej wentylatora oraz możliwość całkowitego wyłączenia urządzenia – trzy stopnie wydajności plus stan spoczynku.
• Kategoria AC‑21 – 20 A: Bezpieczne przełączanie obciążeń rezystancyjnych (np. grzałek, oświetlenia) o prądzie do 20 A bez ryzyka przegrzania styków.
• Kategoria AC‑23 – 2,5 kW: Pełna kontrola nad silnikami wentylatorów – łącznik wytrzymuje prądy rozruchowe typowe dla silników indukcyjnych.
• Zaciski śrubowe: Trwałe i pewne połączenie przewodów, łatwy montaż i demontaż w razie potrzeby.
• Plakietka w zestawie: Umożliwia czytelne oznaczenie funkcji łącznika (np. prędkości wentylatora), co ułatwia obsługę i identyfikację w instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do montażu w systemach zgodnych z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Łącznik wentylacji 4‑położeniowy Valena Allure został zaprojektowany przede wszystkim do sterowania wentylatorami sufitowymi, kanałowymi lub wyciągowymi w instalacjach domowych i komercyjnych. Sprawdzi się również w innych zastosowaniach wymagających przełączania obciążeń o charakterze rezystancyjnym i silnikowym.

• Sterowanie trzema prędkościami wentylatorów w systemach wentylacji mechanicznej.
• Regulacja wydajności okapów kuchennych lub wentylatorów łazienkowych.
• Przełączanie małych silników (np. napędów rolet, pomp) w obwodach jednofazowych.
• Zastosowanie jako wielopozycyjny łącznik do obciążeń rezystancyjnych (np. ogrzewanie, oświetlenie) w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub w puszce natynkowej/podtynkowej (zależnie od zastosowanej ramki i osprzętu). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia zgodnie z obowiązującymi normami. Zaciski śrubowe dokręcać z momentem zgodnym z dokumentacją producenta.

FAQ

• Ile pozycji ma łącznik i co oznaczają? Łącznik oferuje 4 położenia: 0 (wyłączenie), 1, 2, 3 (trzy prędkości wentylatora). Kolejność prędkości zależy od podłączenia silnika.
• Jakie maksymalne obciążenie można podłączyć? W kategorii AC‑21 dopuszczalny prąd wynosi 20 A, natomiast w kategorii AC‑23 maksymalna moc silnika to 2,5 kW. Parametry te dotyczą obciążeń przy napięciu znamionowym (brak szczegółów w danych – należy stosować się do danych producenta).
• Czy łącznik nadaje się do silników wentylatorów? Tak, kategoria AC‑23 (2,5 kW) gwarantuje bezpieczne przełączanie silników indukcyjnych, w tym typowych wentylatorów domowych i małych przemysłowych.
