Łącznik uniwersalny z automatycznym wyłączeniem 12-150W, 8-30W dla led biały Niloe/Niloe Selection | 664703 Legrand

Opis i Kluczowe Cechy

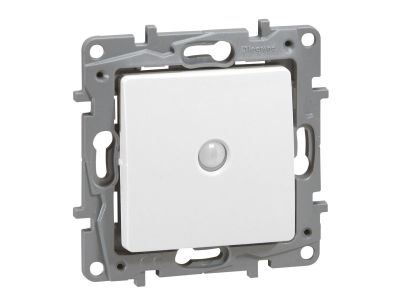

Łącznik uniwersalny z automatycznym wyłączeniem Legrand (symbol 664703) z serii Niloe/Niloe Selection łączy funkcję standardowego łącznika jednobiegunowego/schodowego z czujnikiem ruchu na podczerwień. Urządzenie obsługuje obciążenia 12–150 W (żarówki, halogeny, lampy z balastem) oraz 8–30 W dla lamp LED i CFL, co pozwala elastycznie sterować różnymi typami oświetlenia w jednym obwodzie. Wbudowany czujnik IR o kącie 160° i zasięgu 8 m automatycznie wyłącza odbiornik po 10 minutach braku wykrytego ruchu, zwiększając oszczędność energii. Łącznik dostarczany jest z klawiszem i uchwytem montażowym, w kolorze białym.

• Obciążenie do 150 W (lampy żarowe/halogenowe 230 V, LED z balastem elektronicznym lub ferromagnetycznym): umożliwia zasilanie różnorodnych źródeł światła, w tym mieszanie typów w jednym obwodzie, bez ryzyka przeciążenia.
• Obciążenie LED/CFL 8–30 W (lub 650 mA): dedykowane dla nowoczesnych energooszczędnych źródeł, zapewniające bezpieczną pracę bez migotania czy uszkodzenia.
• Czujnik podczerwieni o kącie detekcji 160° i zasięgu 8 m: szerokie pole monitoringu wykrywa ruch w całym pomieszczeniu, co gwarantuje niezawodne automatyczne wyłączenie.
• Automatyczne wyłączenie po 10 minutach braku ruchu: redukuje niepotrzebne zużycie energii i wydłuża żywotność źródeł światła.
• Instalacja analogiczna do łącznika jednobiegunowego/schodowego: łatwa wymiana istniejącego łącznika bez konieczności zmiany okablowania, co skraca czas montażu.

Zgodność z Normami

Łącznik uniwersalny Legrand 664703 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, potwierdzające zgodność z wymaganiami dyrektyw UE.

Zastosowanie

Dzięki funkcji automatycznego wyłączenia i szerokiemu zakresowi obciążeń, łącznik sprawdza się w miejscach, gdzie oświetlenie jest włączane na krótki czas lub używane okresowo.

• Sterowanie oświetleniem w korytarzach, przedpokojach i klatkach schodowych – automatyczne wyłączenie po opuszczeniu strefy.
• Oświetlenie pomieszczeń gospodarczych, pralni, garaży – redukcja zużycia energii przy pozostawionym świetle.
• Łazienki i toalety publiczne – higieniczne sterowanie bezdotykowe (czujnik IR) z automatycznym wyłączeniem.
• Wszędzie tam, gdzie używany jest standardowy łącznik jednobiegunowy lub schodowy, a potrzeba dodatkowej oszczędności energii.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Przewody należy dobrać do rzeczywistego obciążenia, a połączenia wykonać zgodnie z oznaczeniami na zaciskach. Producent nie podaje momentu dokręcania – postępuj zgodnie z dokumentacją techniczną. Łącznik montuje się w standardowej puszce instalacyjnej (na wkręty lub pazurki). Po zamontowaniu sprawdź poprawność działania czujnika i automatycznego wyłączenia.

FAQ

• Jakie jest maksymalne obciążenie dla lamp LED? Dla źródeł LED i CFL dopuszczalne obciążenie wynosi 8–30 W (lub 650 mA). Dla żarówek, halogenów i lamp z balastem – do 150 W.
• Czy łącznik wyłącza się automatycznie? Tak, wbudowany czujnik podczerwieni po 10 minutach braku wykrycia ruchu automatycznie odłącza obwód. Gdy ruch zostanie ponownie wykryty, łącznik włącza oświetlenie.
• Jaki jest zasięg i kąt detekcji czujnika? Kąt detekcji wynosi 160°, a maksymalny zasięg to 8 m. Dzięki temu czujnik obejmuje duży obszar pomieszczenia.
