Łącznik szeregowy, 3-bieg. 150 mm, 16 mm², czarny 750 V, 80 A | 5ST3794-1 Siemens

Alternatywny kod produktu: 5ST37941

Opis i Kluczowe Cechy

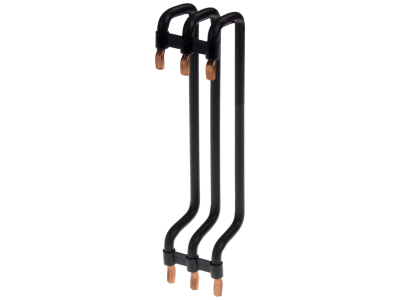

Łącznik szeregowy 3-biegunowy (symbol 5ST3794-1) przeznaczony do mostkowania aparatury modułowej w rozdzielnicach. Prąd znamionowy 80 A i napięcie 750 V gwarantują bezpieczną pracę w obwodach o znacznym obciążeniu, a rozstaw zacisków 150 mm zapewnia kompatybilność ze standardowymi wyłącznikami nadprądowymi. Czarny kolor izolacji ułatwia identyfikację w rozdzielnicy.

• Prąd znamionowy 80 A: Umożliwia łączenie obwodów o dużym obciążeniu bez ryzyka przegrzania styków – idealny do zastosowań przemysłowych i mieszkaniowych.
• Napięcie znamionowe 750 V: Wysoki poziom izolacji zapewnia bezpieczeństwo w instalacjach trójfazowych i obwodach o podwyższonym napięciu.
• Przekrój przewodów do 16 mm²: Umożliwia podłączenie przewodów o dużej średnicy, co zmniejsza spadki napięcia i straty mocy.
• Rozstaw zacisków 150 mm: Pasuje do standardowej odległości między wyłącznikami nadprądowymi (1–4 bieguny), co ułatwia montaż i oszczędza czas.
• Konstrukcja 3-biegunowa: Dedykowana do obwodów trójfazowych – jednoetapowe łączenie wszystkich faz zwiększa niezawodność połączeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi standardu DIN, gwarantuje niezawodność i kompatybilność z aparaturą modułową.

Zastosowanie

Łącznik szeregowy 5ST3794-1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i bezpieczne łączenie szeregowe wyłączników nadprądowych, rozłączników lub innych urządzeń modułowych. Sprawdza się zarówno w rozdzielnicach budynków mieszkalnych, jak i obiektach przemysłowych.

• Mostkowanie wyłączników nadprądowych w rozdzielnicach głównych i podrzędnych – oszczędność przewodów i uporządkowana instalacja.
• Łączenie rozłączników izolacyjnych w obwodach trójfazowych – szybki montaż bez konieczności stosowania dodatkowych listew.
• Stosowanie w układach automatyki budynkowej do łączenia styczników modułowych – jednolita konstrukcja i wysoka obciążalność.
• Tworzenie punktów rozdziału zasilania w rozdzielnicach przemysłowych – napięcie 750 V pozwala na pracę w sieciach 400/690 V.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Łącznik montuje się na szynie TH35 (DIN) w standardowych modułach. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (maks. 16 mm²), a moment dokręcania śrub zacisków – według dokumentacji producenta. Po montażu sprawdzić poprawność połączeń oraz ciągłość obwodu.

FAQ

• Jaki jest maksymalny prąd roboczy łącznika? Maksymalny prąd znamionowy wynosi 80 A – nie należy przekraczać tej wartości, aby uniknąć przegrzania i uszkodzenia izolacji.
• Czy łącznik nadaje się do montażu na szynie DIN? Tak, jest przystosowany do standardowej szyny TH35 (DIN) stosowanej w rozdzielnicach modułowych.
• Jaki rozstaw zacisków ma ten model? Rozstaw osiowy wynosi 150 mm, co odpowiada odległości między zaciskami typowych wyłączników nadprądowych 1–4 biegunowych (np. seria 5SL, 5SY).
