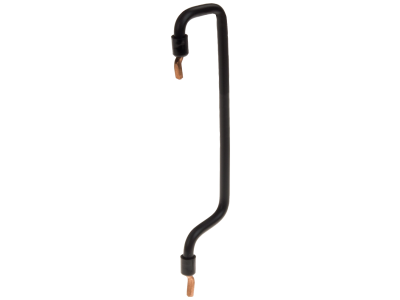

Łącznik szeregowy, 1-bieg. 150 mm, 16 mm², czarny 750 V, 80 A | 5ST3792-1 Siemens

Alternatywny kod produktu: 5ST37921

Opis i Kluczowe Cechy

Łącznik szeregowy o symbolu 5ST3792-1 przeznaczony do łączenia przewodów w obwodach elektrycznych. Dzięki jednobiegunowej konstrukcji i długości 150 mm umożliwia wygodne prowadzenie połączeń w rozdzielnicach. Przystosowany do przewodów o przekroju do 16 mm², napięciu znamionowym 750 V i prądzie 80 A, zapewnia bezpieczne i niezawodne połączenie nawet przy dużych obciążeniach. Wykonany w kolorze czarnym.

• Prąd znamionowy 80 A: gwarantuje bezproblemową pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania złącza.
• Napięcie znamionowe 750 V: umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla przemysłu i energetyki.
• Przekrój przewodu do 16 mm²: akceptuje szeroki zakres przekrojów, od cienkich przewodów sygnałowych po grubsze kable zasilające.
• Długość 150 mm (1-biegunowy): odpowiednia do montażu w standardowych rozdzielnicach, ułatwia organizację okablowania.
• Wytrzymałość mechaniczna i materiał: solidna konstrukcja zapewnia trwałość i odporność na wibracje oraz obciążenia termiczne (szczegóły w dokumentacji technicznej).

Zgodność z Normami

Łącznik szeregowy 5ST3792-1 spełnia wymagania europejskich norm dotyczących złączy elektrycznych oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik szeregowy znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie konieczne jest bezpieczne i pewne łączenie przewodów w linii. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia przejściowe w szafach sterowniczych i automatyce przemysłowej.
• Budowa połączeń w instalacjach oświetleniowych i gniazd wtyczkowych.
• Zastosowania w energetyce, przemyśle oraz budownictwie mieszkaniowym.

Wskazówki Montażowe

Montaż łącznika szeregowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przewody należy podłączać z zachowaniem odpowiedniego momentu dokręcenia (szczegóły w instrukcji). Przekrój przewodu dobrać do obciążenia prądowego – nie przekraczać 80 A.

FAQ

• Jakie jest maksymalne napięcie pracy łącznika? Maksymalne napięcie znamionowe wynosi 750 V AC/DC (zgodnie z danymi katalogowymi).
• Jaki maksymalny przekrój przewodu można podłączyć? Łącznik akceptuje przewody o przekroju do 16 mm². Dla mniejszych przekrojów zalecane jest stosowanie odpowiednich tulejek.
• Czy łącznik można zamontować na szynie DIN? Produkt nie posiada standardowych zaczepów do szyny DIN – montaż należy wykonać zgodnie z zaleceniami producenta zawartymi w dokumentacji.
