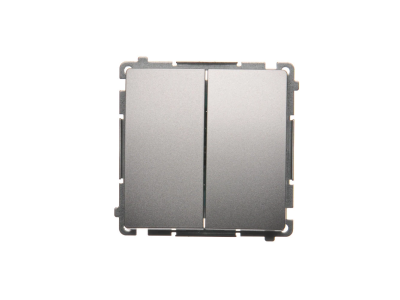

Łącznik świecznikowy (moduł) 16AX, 250V, zaciski śrubowe, srebrny mat BMW5A.01/43 Simon Basic | BMW5A.01/43 Kontakt Simon

Alternatywny kod produktu: WMUL-050x2x-4011

Opis i Kluczowe Cechy

Łącznik świecznikowy modułowy Simon Basic, oznaczony symbolem BMW5A.01/43, to precyzyjny element aparatury modułowej przeznaczony do sterowania oświetleniem z funkcją świecznikową. Zaprojektowany dla prądu znamionowego 16AX przy napięciu 250 V, gwarantuje bezpieczną pracę w obwodach żarowych bez ryzyka przeciążenia styków. Wyposażony w zaciski śrubowe, zapewnia pewne i trwałe połączenie przewodów. Kolor srebrny mat nadaje estetyczny wygląd w rozdzielnicy.

• Prąd 16AX: dedykowany do obciążeń żarowych, umożliwia sterowanie żyrandolami i wielożarówkowymi oprawami bez ryzyka przegrzania styków.
• Napięcie 250 V: kompatybilne z sieciami domowymi i instalacjami jednofazowymi, zapewnia uniwersalność zastosowania.
• Zaciski śrubowe: gwarantują mechanicznie pewne i elektrycznie stabilne połączenie, co minimalizuje ryzyko iskrzenia i utraty kontaktu.
• Kolor srebrny mat: eleganckie wykończenie ułatwiające identyfikację wizualną w rozdzielnicy.
• Modułowa konstrukcja: umożliwia szybki montaż na szynie TH35 w typowych rozdzielnicach – oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Zaprojektowany z myślą o niezawodności w instalacjach niskiego napięcia.

Zastosowanie

Łącznik świecznikowy sprawdza się w instalacjach wymagających wyboru różnych kombinacji załączania żarówek w oprawach wieloobwodowych. Może być stosowany w:

• Sterowaniu żyrandolami i lampami wielożarówkowymi z możliwością włączania wybranych grup źródeł światła.
• Automatyce budynkowej jako element sterowania sekcjami oświetlenia ozdobnego.
• Instalacjach domowych i komercyjnych, gdzie wymagana jest elastyczność w zarządzaniu oświetleniem.
• Systemach sterowania ręcznego łączącego funkcję przełącznika świecznikowego z sygnalizacją stanu.

Wskazówki Montażowe

Montaż urządzenia może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego (16 A). Momenty dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy łącznik świecznikowy jest podświetlany? W dostępnych danych nie ma informacji o podświetleniu. Standardowo moduły tej serii nie posiadają wbudowanego wskaźnika świetlnego – do sygnalizacji stanu przewidziano osobne moduły.
• Jaki stopień ochrony ma ten łącznik? Dla modułowych aparatów instalowanych w rozdzielnicach typowy stopień ochrony wynosi IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wodą). Dokładne IP potwierdza dokumentacja producenta – przyjmij parametry otoczenia zgodne z przeznaczeniem wnętrzowym.
• Czy łącznik nadaje się do sterowania obciążeniami indukcyjnymi (np. silnikami)? Nie. Parametr 16AX oznacza kategorię użytkowania typową dla obciążeń żarowych (AC-1? – w zależności od normy). Do sterowania silnikami lub dławikami należy stosować łączniki o odpowiedniej kategorii (np. AC-3).
