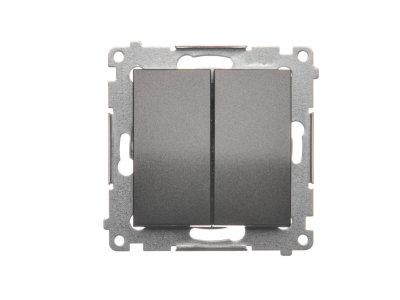

Łącznik świecznikowy (moduł) 10AX, 250V, szybkozłącza, antracyt DW5.01/48 Simon 54 | DW5.01/48 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik świecznikowy DW5.01/48 z serii Simon 54 to zaawansowany moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Wykończenie w eleganckim kolorze antracytowym sprawia, że produkt idealnie wpisuje się w trendy współczesnej architektury wnętrz.

• Mechanizm dwuobwodowy: Pozwala na niezależne sterowanie dwoma oddzielnymi sekcjami oświetlenia, co jest kluczowe przy obsłudze żyrandoli i wielopunktowych opraw świetlnych.
• System szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas instalacji, zapewniając jednocześnie trwały i pewny styk elektryczny, odporny na poluzowanie pod wpływem drgań.
• Trwałość mechaniczna: Łącznik działa w trybie bistabilnym, co oznacza, że klawisz pozostaje w zadanej pozycji po przełączeniu, gwarantując intuicyjną obsługę.
• Wysoka jakość materiałów: Wykonany z tworzywa odpornego na zarysowania oraz promieniowanie UV, co zapewnia estetyczny wygląd przez długie lata eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki), co gwarantuje bezpieczeństwo użytkowania wewnątrz budynków.

Zastosowanie

Łącznik świecznikowy Simon 54 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w salonach, sypialniach oraz salach konferencyjnych, gdzie zachodzi potrzeba dzielenia mocy oświetleniowej (np. zapalanie połowy lub całości żyrandola). Dzięki uniwersalnej konstrukcji modułowej, produkt może być montowany w ramkach wielokrotnych, co pozwala na estetyczne zestawienie go z gniazdami zasilającymi lub teleinformatycznymi w jednym ciągu instalacyjnym.

Wskazówki Montażowe

Montaż modułu DW5.01/48 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju od 1,5 mm² do 2,5 mm² wystarczy odizolować na odpowiednią długość i wsunąć w zacisk, co eliminuje potrzebę użycia śrubokręta do dokręcania styków. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych ścian. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy ten łącznik posiada podświetlenie? Model DW5.01/48 jest wersją podstawową bez podświetlenia. W celu uzyskania funkcji sygnalizacji napięcia należy wybrać model z diodą LED lub dokupić moduł podświetlający, o ile konstrukcja na to pozwala.
• Czy do tego modułu muszę dokupić ramkę? Tak, produkt sprzedawany jest jako moduł. Do skompletowania pełnego zestawu należy dobrać ramkę z serii Simon 54 (Premium lub Nature).
• Czy szybkozłącza są bezpieczne dla przewodów typu linka? Szybkozłącza są optymalizowane pod przewody typu drut. W przypadku stosowania linki, zaleca się użycie tulejek zaciskowych, aby zapewnić poprawny montaż w zacisku bezśrubowym.
