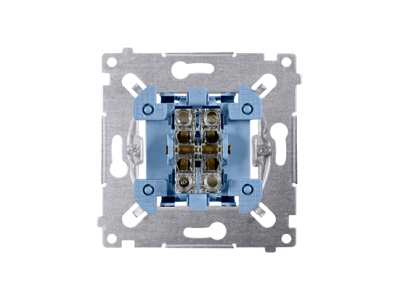

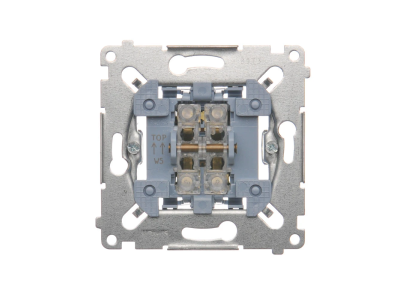

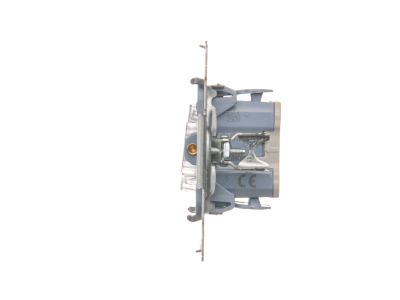

Łącznik świecznikowy (mechanizm) 10AX, 250V, szybkozłącza SW5M Simon 54 | SW5M Kontakt Simon

Opis i Kluczowe Cechy

Łącznik świecznikowy (mechanizm) SW5M z serii Simon 54 to profesjonalne rozwiązanie elektroinstalacyjne zaprojektowane z myślą o precyzyjnym sterowaniu dwoma niezależnymi obwodami oświetleniowymi z jednego punktu. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa w trybie bistabilnym, co oznacza, że po naciśnięciu klawisza pozostaje on w zadanej pozycji, zapewniając stały przepływ prądu do odbiornika.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność użycia narzędzi przy podłączaniu przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku, odporny na poluzowanie w wyniku drgań.
• Solidna konstrukcja: Metalowy mostek zapewnia sztywność mechanizmu i ułatwia precyzyjne ustawienie osprzętu w puszce podtynkowej.
• Uniwersalność: Mechanizm jest kompatybilny z szeroką gamą ramek serii Simon 54 Nature oraz Simon 54 Premium, co pozwala na estetyczne dopasowanie do każdego wnętrza.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w standardowych warunkach pokojowych oraz biurowych.

Zastosowanie

Łącznik świecznikowy SW5M znajduje szerokie zastosowanie w instalacjach oświetleniowych, gdzie zachodzi potrzeba dzielenia źródeł światła na sekcje. Jest to idealne rozwiązanie do sterowania żyrandolami wielopunktowymi, pozwalając na załączenie części żarówek (np. 2+3) lub wszystkich jednocześnie. Doskonale sprawdza się w salonach, salach konferencyjnych oraz korytarzach, gdzie wymagana jest elastyczność w zarządzaniu natężeniem oświetlenia bez konieczności montażu kilku osobnych łączników jednobiegunowych.

Wskazówki Montażowe

Montaż mechanizmu SW5M powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien wprowadzić odizolowany przewód (zalecana długość odizolowania wskazana na obudowie) bezpośrednio do zacisku. Mechanizm posiada czytelne oznaczenia schematyczne, ułatwiające poprawną identyfikację wejścia fazowego oraz wyjść na poszczególne obwody. Specjalne pazurki lub wkręty montażowe pozwalają na stabilne osadzenie łącznika w puszce, minimalizując ryzyko jego przemieszczania się podczas eksploatacji.

FAQ

• Czy do tego mechanizmu muszę dokupić klawisz? Tak, produkt SW5M jest sprzedawany jako mechanizm. Należy do niego dobrać odpowiedni klawisz podwójny oraz ramkę z serii Simon 54.
• Czy łącznik posiada podświetlenie? Prezentowany model SW5M jest wersją bez podświetlenia.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów typu drut o przekrojach typowych dla obwodów oświetleniowych (zazwyczaj od 1,5 mm² do 2,5 mm²).
