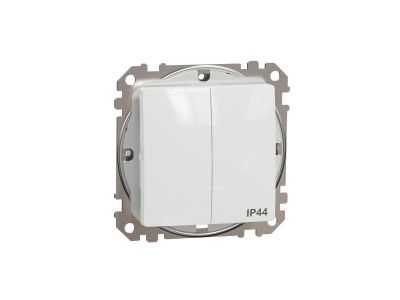

Łącznik świecznikowy IP44, biały, Sedna Design & Elements | SDD211105 Schneider Electric

Opis i Kluczowe Cechy

Łącznik świecznikowy IP44 w kolorze białym to element osprzętu podtynkowego zaprojektowany do sterowania dwoma niezależnymi obwodami oświetleniowymi. Stopień ochrony IP44 zapewnia ochronę przed wnikaniem ciał stałych oraz ochronę przed bryzganiem wody z dowolnej strony. Urządzenie montowane podtynkowo, wyposażone w zaciski śrubowe, umożliwia podłączenie odbiorników o maksymalnym poborze prądu do 10 A.

• Stopień ochrony IP44: Zapewnia ochronę przed wnikaniem pyłu i bryzganiem wody – odpowiedni do montażu w łazienkach, kuchniach i innych pomieszczeniach wilgotnych.
• Moc 2300 W przy 230 V: Wystarczająca wartość dla typowych instalacji oświetleniowych oraz niektórych małych urządzeń elektrycznych.
• 2 niezależne obwody: Pozwala na niezależne sterowanie dwoma źródłami światła lub dowolnymi odbiornikami o maksymalnym prądzie 10 A.
• Montaż podtynkowy: Estetyczne wkomponowanie w ścianę, pozostawiając jedynie ramkę czołową widoczną.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie przewodów, dostosowane do przewodów o izolacji 13 mm.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych oraz posiada oznaczenie CE. Produkt jest zgodny z dyrektywami Unii Europejskiej w zakresie niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik świecznikowy IP44 znajduje zastosowanie w instalacjach elektrycznych wewnętrznych, szczególnie w pomieszczeniach narażonych na wilgoć.

• Sterowanie oświetleniem w łazienkach, kuchniach i pralniach.
• Załączanie dwóch niezależnych obwodów oświetleniowych w pokojach dziennych lub sypialniach.
• Podłączanie małych urządzeń elektrycznych o poborze do 10 A w pomieszczeniach suchych bądź wilgotnych.
• Instalacje w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej wymagające estetycznego montażu podtynkowego.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie zasilającym. Puszka instalacyjna powinna być odpowiednio przygotowana – łącznik montuje się w podtynkowej puszce elektroinstalacyjnej o wymiarach dostosowanych do gabarytów urządzenia. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiednią długość odsłoniętej izolacji (13 mm). Po zakończeniu montażu sprawdzić poprawność działania łącznika oraz szczelność montażu w puszce.

FAQ

• Czy łącznik IP44 można stosować w łazienkach? Tak, stopień ochrony IP44 zapewnia odpowiednią ochronę przed wilgocią i bryzganiem wody, co czyni go odpowiednim do montażu w łazienkach zgodnie z wymaganiami normy PN-IEC 60364-7-701.
• Jakie przewody można podłączyć do łącznika? Zaciski śrubowe umożliwiają podłączenie przewodów miedzianych o izolacji 13 mm. Maksymalny przekrój przewodu nie został podany w dostępnych danych – sprawdź dokumentację techniczną produktu.
• Czy łącznik jest kompatybilny z innymi seriami osprzętu podtynkowego? Produkt jest elementem dedykowanej serii osprzętu, jednak standardowe wymiary montażowe są zgodne z powszechnie stosowanymi puszkami podtynkowymi.
