Łącznik świecznikowy bez ramki aluminium 10AX 250V, Asfora | EPH0300161 Schneider Electric

Opis i Kluczowe Cechy

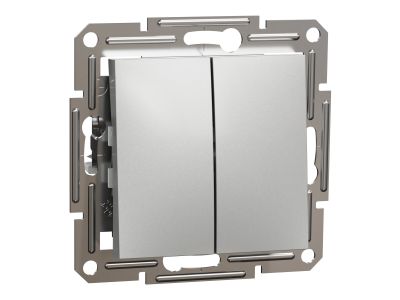

Łącznik świecznikowy Asfora, symbol EPH0300161, w kolorze aluminium, bez ramki, przeznaczony do załączania dwóch niezależnych obwodów elektrycznych. Urządzenie o prądzie znamionowym 10AX i napięciu 250V AC umożliwia bezpieczną pracę w obwodach oświetleniowych o typowym obciążeniu domowym. Dzięki mechanizmowi bistabilnemu (sprężyna nie odbija z powrotem) po naciśnięciu łącznik pozostaje w wybranym położeniu, co zapewnia wygodne sterowanie stałymi odbiornikami, szczególnie w przypadku żyrandoli wieloobwodowych. Jest to wkładka przeznaczona do montażu w ramkach wielokrotnych systemu Asfora.

• Prąd znamionowy 10AX / napięcie 250V AC: pozwala na bezpieczne załączanie obwodów oświetleniowych LED, żarowych i innych odbiorników w standardowych instalacjach domowych, bez ryzyka przeciążenia styków.
• Mechanizm bistabilny (bez powrotu sprężyny): po naciśnięciu łącznik utrzymuje zadany stan, co ułatwia obsługę i eliminuje konieczność ciągłego przytrzymywania – idealne do stałego załączania światła.
• Możliwość sterowania dwoma niezależnymi obwodami: dedykowany do podłączenia dwóch odrębnych grup odbiorników, np. dwóch sekcji żarówek w żyrandolu, co daje elastyczność aranżacji oświetlenia.
• Wkładka do ramek wielokrotnych Asfora: bezramkowe wykonanie umożliwia spójny montaż z innymi łącznikami i gniazdami w tej samej ramce, zachowując estetyczny wygląd nowoczesnej instalacji.
• Wykonanie w kolorze aluminium: neutralny, elegancki odcień pasuje do różnych stylów wnętrz, od minimalistycznych po industrialne.

Zgodność z Normami

Łącznik świecznikowy Asfora spełnia wymagania obowiązujących norm europejskich dla łączników instalacyjnych oraz posiada certyfikat CE potwierdzający zgodność z dyrektywami niskonapięciowymi. Produkt przeznaczony do stosowania w instalacjach budynkowych zgodnie z przepisami prawa budowlanego.

Zastosowanie

Łącznik Asfora przeznaczony jest przede wszystkim do załączania dwóch oddzielnych obwodów w jednym punkcie sterowania. Sprawdzi się w instalacjach wymagających niezależnego włączania dwóch grup odbiorników, zwłaszcza w obwodach oświetleniowych.

• Sterowanie dwusekcyjnymi żyrandolami i lampami sufitowymi – niezależne włączanie pierwszej i drugiej grupy żarówek.
• Załączanie dwóch obwodów oświetlenia górnego i dolnego w jednym pomieszczeniu, obsługiwanych z tego samego łącznika.
• Zastosowanie w obwodach wentylatorów z osobnym włączaniem prędkości (w połączeniu z odpowiednim przełącznikiem) – po sprawdzeniu zgodności schematu.
• Sterowanie sygnalizacją lub innymi odbiornikami wymagającymi przełączania dwóch stanów z jednego punktu.

Wskazówki Montażowe

Montaż i podłączenie łącznika świecznikowego może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik instaluje się w standardowej puszce podtynkowej (ø60 mm) z użyciem ramki wielokrotnej Asfora (sprzedawana oddzielnie). Przewody należy podłączyć zgodnie z oznaczeniami na obudowie, a zaciski dokręcić momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu (zalecany maks. 2,5 mm²). Po montażu sprawdzić poprawność działania przed załączeniem napięcia.

FAQ

• Czy łącznik jest podświetlany? Nie, model EPH0300161 nie posiada elementu podświetlającego. Do sygnalizacji załączenia obwodu można zastosować odrębny wskaźnik LED montowany w ramce systemu Asfora.
• Jaki stopień ochrony IP posiada ten łącznik? Producent nie deklaruje konkretnego stopnia ochrony dla samej wkładki. Po zamontowaniu w puszce podtynkowej i ramce ochrona przed pyłem i wilgocią zależy od szczelności zastosowanej obudowy. Łącznik przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz budynków.
• Jaki jest tryb pracy styku? Czy to przycisk chwilowy, czy przełącznik? Styk działa w trybie bistabilnym (przełącznik, nie przycisk) – po naciśnięciu zmienia stan i pozostaje w nowym położeniu do następnego naciśnięcia. Umożliwia to stałe załączanie dwóch niezależnych obwodów, np. dwóch grup żarówek w żyrandolu.
