Łącznik świecznikowy 10AX, 250V, zaciski śrubowe, beż AW5/12 Simon Akord | AW5/12 Kontakt Simon

Alternatywny kod produktu: WMAL-450xxx-9012

Opis i Kluczowe Cechy

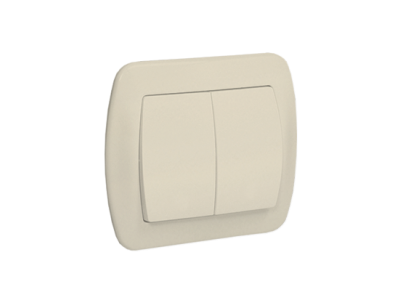

Łącznik świecznikowy Simon Akord AW5/12 w kolorze beżowym to element aparatury modułowej przeznaczony do przełączania dwóch niezależnych obwodów. Działa na zasadzie przełącznika zatrzaskowego (bistabilnego) – po naciśnięciu pozostaje w wybranej pozycji. Prąd znamionowy 10AX przy napięciu 250V umożliwia bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu, a zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• 10AX: zapewnia bezpieczne przełączanie obwodów oświetleniowych o obciążeniu do 10 amperów bez ryzyka przegrzania styków – odpowiedni do większości instalacji domowych i biurowych.
• 250V: kompatybilny z siecią niskiego napięcia, umożliwia bezpośrednie podłączenie do standardowej instalacji 230V/400V.
• Zaciski śrubowe: umożliwiają szybki i pewny montaż przewodów o odpowiednim przekroju, minimalizując ryzyko luzowania się połączeń podczas eksploatacji.
• Kolor beż: dyskretny wygląd pasujący do wielu aranżacji wnętrz, zarówno w rozdzielnicach, jak i puszkach instalacyjnych.
• Zatrzaskowa praca bistabilna: po naciśnięciu przycisku łącznik pozostaje w nowej pozycji, utrzymując wybrany obwód bez konieczności ciągłego przytrzymywania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i funkcjonalności (dla łączników do instalacji domowych oraz przemysłowych). Posiada oznaczenie CE – certyfikat zgodności z obowiązującymi dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodnie z zaleceniami producenta gwarantuje niezawodną i bezpieczną pracę.

Zastosowanie

Łącznik świecznikowy AW5/12 znajduje zastosowanie w instalacjach, gdzie wymagane jest przełączanie dwóch oddzielnych obwodów z jednego punktu sterowania. Idealny do:

• Sterowania dwoma grupami żarówek w żyrandolach i lampach wieloobwodowych – umożliwia niezależne włączanie poszczególnych sekcji oświetlenia.
• Przełączania dwóch niezależnych źródeł światła (np. lampa główna i lampa dodatkowa) z jednego łącznika.
• Zastosowania w instalacjach hotelowych i biurowych, gdzie potrzebny jest wybór między dwoma obwodami (np. oświetlenie dzienne/awaryjne).
• Sterowania wentylatorami z dwoma prędkościami lub innymi odbiornikami wymagającymi przełączania między dwoma stanami.

Wskazówki Montażowe

Montaż łącznika świecznikowego powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych lub w puszkach instalacyjnych. Przekrój przewodów należy dobrać do prądu obciążenia (zalecane 1,5–2,5 mm²). Dokręcaj zaciski śrubowe zgodnie z momentem podanym w dokumentacji producenta – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne może uszkodzić zacisk. Przed podaniem napięcia sprawdź poprawność połączeń.

FAQ

• Czy łącznik świecznikowy AW5/12 jest podświetlany? Nie, model nie posiada wbudowanego podświetlenia. Przełączenie potwierdzane jest mechanicznym zatrzaskiem i zmianą pozycji przycisku.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnego stopnia ochrony. Jako aparat modułowy montowany w rozdzielnicy, standardowo użytkowany jest w suchych pomieszczeniach (odpowiednik IP20). W warunkach wilgotnych należy zastosować osłonę lub umieścić w obudowie o wyższej szczelności.
• Czy łącznik działa jak przycisk powrotny, czy zatrzaskowy? Działa jako przełącznik zatrzaskowy (bistabilny). Po naciśnięciu pozostaje w nowej pozycji, utrzymując wybrany obwód do momentu kolejnego naciśnięcia – nie jest to przycisk chwilowy.
