Łącznik stykowy do korytka siatkowego, St, G GSV 34 G | 6016596 Obo Bettermann

Opis i Kluczowe Cechy

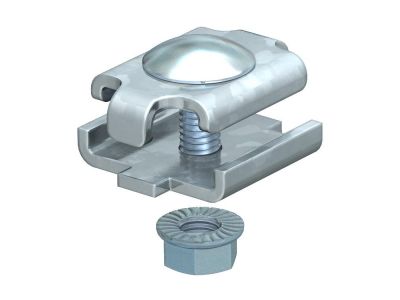

Łącznik stykowy GSV 34 G marki Obo Bettermann to profesjonalny element montażowy zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń w systemach korytek siatkowych. Produkt ten stanowi fundament stabilnej trasy kablowej, umożliwiając sztywne zespolenie kolejnych odcinków koryt bez ryzyka ich rozłączenia pod wpływem obciążeń mechanicznych. Wykonany z wysokiej jakości stali, łącznik został poddany procesowi cynkowania galwanicznego (G), co zapewnia mu skuteczną ochronę przed korozją w warunkach wewnętrznych. W skład zestawu wchodzi precyzyjnie dopasowana śruba z łbem grzybkowym FRS M6x20 oraz nakrętka kombi, co gwarantuje optymalny rozkład sił docisku na pręty korytka.

• Wersja skręcana: Zapewnia najwyższą wytrzymałość mechaniczną połączenia w porównaniu do łączników bezśrubowych.
• Zabezpieczenie powierzchni: Cynkowanie galwaniczne wg DIN EN 12329 chroni stal przed utlenianiem.
• Kompletny zestaw: Każdy łącznik dostarczany jest ze śrubą M6x20 i nakrętką, co eliminuje konieczność osobnego kompletowania elementów złącznych.
• Uniwersalność: Konstrukcja zacisku pozwala na współpracę z różnymi średnicami drutu stosowanymi w korytkach siatkowych Obo Bettermann.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, które definiują wymagania dla systemów tras kablowych. Łącznik GSV 34 G spełnia wymogi normy PN-EN 61537, co potwierdza jego przydatność do prowadzenia przewodów i kabli w instalacjach przemysłowych oraz budownictwie ogólnym. Zastosowane materiały i powłoki ochronne są zgodne z dyrektywami środowiskowymi, zapewniając długowieczność instalacji przy zachowaniu pełnego bezpieczeństwa eksploatacji.

Zastosowanie

Łącznik stykowy GSV 34 G znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz teleinformatycznych. Jest dedykowany do:

• Łączenia wzdłużnego korytek siatkowych o różnych wysokościach boku.
• Tworzenia stabilnych konstrukcji wsporczych w serwerowniach i centrach danych.
• Montażu tras kablowych w obiektach przemysłowych, magazynach oraz budynkach użyteczności publicznej.
• Zastosowań wewnątrz budynków, gdzie wymagana jest wysoka estetyka i odporność na umiarkowaną wilgotność powietrza.

Wskazówki Montażowe

Prawidłowy montaż łącznika GSV 34 G jest kluczowy dla zachowania ciągłości elektrycznej i mechanicznej trasy. Należy umieścić zacisk w miejscu styku dwóch korytek siatkowych, obejmując pręty krawędziowe obu elementów. Śrubę FRS M6x20 należy przełożyć przez otwór w łączniku, a następnie dokręcić nakrętkę kombi. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk bez deformacji drutu korytka. Liczba łączników na jedno połączenie powinna być dostosowana do szerokości korytka zgodnie z wytycznymi producenta (zazwyczaj od 2 do 4 sztuk na złącze).

FAQ

• Czy łącznik zapewnia ciągłość elektryczną? Tak, dzięki skręcanej konstrukcji i bezpośredniemu stykowi metalicznemu, łącznik GSV 34 G wspomaga zachowanie ciągłości elektrycznej trasy, co jest istotne dla ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej (EMC).
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 25 sztuk kompletnych łączników.
• Czy można stosować ten łącznik na zewnątrz? Ze względu na cynkowanie galwaniczne, produkt jest dedykowany głównie do zastosowań wewnątrz pomieszczeń. W środowiskach zewnętrznych lub agresywnych chemicznie zaleca się stosowanie wersji ze stali nierdzewnej lub cynkowanej ogniowo.
