Łącznik sterowniczy 2-torowy, NC, szynowy | SP22\01-2-SZ Spamel

Opis i Kluczowe Cechy

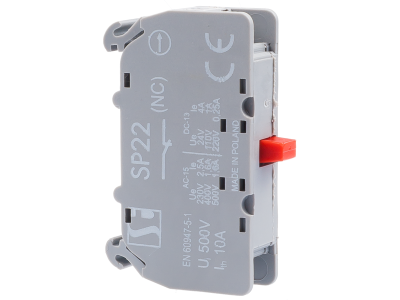

Łącznik sterowniczy SP22/01-2-SZ to dwutorowe urządzenie wyposażone w tory rozwierne (NC), przeznaczone do montażu na szynie TH35 w rozdzielnicach modułowych. Dwa niezależne tory rozwierne pozwalają na jednoczesne rozłączanie dwóch obwodów pomocniczych, co zwiększa elastyczność instalacji. Kompaktowa obudowa w kolorze czerwonym ułatwia szybką identyfikację w szafie sterowniczej. Producent: SP22.

• Dwa tory rozwierne (NC): Umożliwiają jednoczesne rozłączanie dwóch obwodów sterowania lub sygnalizacji, upraszczając okablowanie i oszczędzając miejsce na szynie.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez użycia narzędzi.
• Obudowa w kolorze czerwonym: Intuicyjna identyfikacja funkcji (rozwiernej/NC) w szafie sterowniczej, co minimalizuje ryzyko pomyłki podczas serwisu.
• Kompaktowa szerokość modułu: Zajmuje minimalną przestrzeń na szynie, pozwalając na gęstą zabudowę aparatury w rozdzielnicy.
• Przeznaczenie do pracy w obwodach pomocniczych: Idealny do sterowania stycznikami, przekaźnikami, sygnalizacją oraz jako element wyłączników krańcowych.

Zgodność z Normami

Łącznik SP22/01-2-SZ spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z ogólnymi standardami dla aparatury modułowej montowanej na szynie DIN, gwarantując bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Dzięki dwóm torom rozwiernym i montażowi na szynie, łącznik SP22/01-2-SZ znajduje zastosowanie w sterowaniu i sygnalizacji w rozdzielnicach przemysłowych oraz budynkowych.

• Rozłączanie obwodów sterowania styczników i przekaźników w układach automatyki.
• Sygnalizacja stanu urządzeń (np. otwarcie drzwi, zadziałanie czujnika) poprzez zmianę stanu torów NC.
• Element wyłączników krańcowych i czujników położenia w maszynach i transporcie.
• Zabezpieczenie przed jednoczesnym załączeniem dwóch źródeł napięcia (blokada logiczna) w systemach sterowania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy łączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicach modułowych. Przewody należy podłączać zgodnie ze schematem producenta, a moment dokręcania zacisków nie może przekraczać wartości podanych w dokumentacji. Przekrój przewodów musi być dobrany odpowiednio do prądu obwodu, w którym pracuje łącznik. Po zakończeniu montażu zaleca się sprawdzenie działania wszystkich torów.

FAQ

• Czy łącznik jest wyposażony w podświetlenie? W wersji SP22/01-2-SZ nie przewidziano podświetlenia LED. Jest to łącznik bez elementów świetlnych, przeznaczony do pracy w obwodach suchych (beznapięciowych) lub jako element sterowania.
• Jaki stopień ochrony ma ten łącznik? Jako typowa aparatura modułowa do montażu wewnątrz rozdzielnic, posiada stopień ochrony IP20 od strony czołowej. Dokładny stopień ochrony całego zestawu zależy od obudowy rozdzielnicy.
• Czy łącznik pracuje jako styk normalnie zamknięty (NC) w stanie spoczynku? Tak, oba tory są torami rozwiernymi (NC) – w stanie nieaktywowanym przewodzą prąd, a po naciśnięciu przycisku lub zadziałaniu mechanizmu rozwierają się.
