Łącznik sterowniczy 2-torowy, NC | SP22\01-2 Spamel

Opis i Kluczowe Cechy

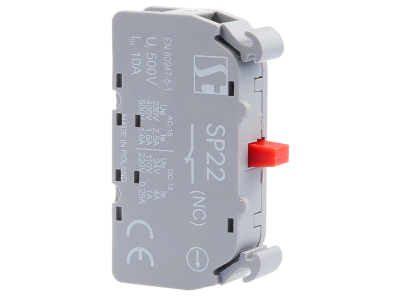

Łącznik sterowniczy SP22\01-2 to dedykowany element aparatury modułowej z torem rozwiernym (normalnie zamknięty, NC). Wyposażony w czerwone oznaczenie, co ułatwia szybką identyfikację styku w rozdzielnicy i zwiększa bezpieczeństwo obsługi. Urządzenie przeznaczone do montażu w standardowych rozdzielnicach na szynie TH35.

• Tor rozwierny (NC): zapewnia rozwarcie obwodu w stanie spoczynku – stosowany m.in. do obwodów bezpieczeństwa, sygnalizacji przerwy lub wyłączania awaryjnego.
• Kolor czerwony: wyraźnie oznacza styk normalnie zamknięty, co minimalizuje ryzyko pomyłki podczas montażu i serwisu.
• Kompatybilność z szyną TH35: szybki montaż w rozdzielnicach modułowych, bez konieczności użycia narzędzi.
• Symbol SP22\01-2: identyfikacja produktu w systemie katalogowym producenta, ułatwiająca dobór i zamawianie.
• Konstrukcja 2-torowa: dwa tory umożliwiają realizację bardziej złożonych układów sterowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Łącznik sterowniczy SP22\01-2 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest sterowanie obwodami za pomocą sygnałów binarnych.

• Obwody bezpieczeństwa i wyłączniki awaryjne – styk NC zapewnia rozwarcie przy braku sygnału.
• Sygnalizacja stanu pracy urządzeń (np. czujników, siłowników) – wykorzystanie styku rozwiernego do informacji o przerwie.
• Sterowanie stycznikami, przekaźnikami lub wejściami PLC – przesyłanie impulsów sterujących.
• Automatyka budynkowa – łączenie elementów sterowania oświetleniem, żaluzjami czy systemami ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Momenty dokręcania oraz przekroje przewodów dobieraj zgodnie z dokumentacją producenta. Zachowaj odpowiednie odstępy izolacyjne od innych elementów.

FAQ

• Jaki jest stopień ochrony łącznika? Produkt przeznaczony jest do zabudowy w rozdzielnicy – w typowych warunkach eksploatacji osiąga stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm).
• Czy łącznik jest podświetlany? Nie. Łącznik SP22\01-2 nie jest wyposażony we wbudowane podświetlenie – do sygnalizacji zaleca się stosowanie opraw sygnalizacyjnych.
• Czy mogę go użyć jako wyłącznik awaryjny? Tak, styk normalnie zamknięty (NC) jest często stosowany w obwodach wyłączenia awaryjnego – należy jednak upewnić się, że cały układ spełnia wymagania przepisów bezpieczeństwa.
