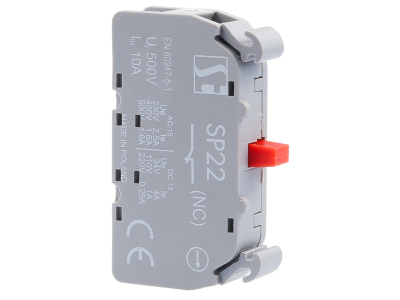

Łącznik sterowniczy 1-torowy, NC, czerwony | SP22\01-1 Spamel

Opis i Kluczowe Cechy

Łącznik sterowniczy SP22\01-1 marki SPAMEL to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany z myślą o niezawodnym przerywaniu obwodów sterowniczych. Jest to element 1-torowy wyposażony w styk normalnie zamknięty (NC), co czyni go idealnym rozwiązaniem do systemów bezpieczeństwa i sterowania procesami. Czerwony kolor obudowy ułatwia szybką identyfikację wizualną funkcji elementu w panelu sterowniczym.

• Precyzja działania: Minimalna droga otwarcia skutecznego wynosi 2,5 mm, co zapewnia pewne i bezpieczne rozdzielenie styków w każdych warunkach pracy.
• Zakres ruchu: Maksymalna droga z uwzględnieniem drogi końcowej wynosi 6 mm, co pozwala na elastyczną współpracę z różnymi mechanizmami napędowymi.
• Siła nacisku: Minimalna siła potrzebna do osiągnięcia położenia otwarcia skutecznego to 11 N, co zapobiega przypadkowym zadziałaniom i gwarantuje stabilność pracy.
• Lekka konstrukcja: Masa wynosząca zaledwie 8,8 g minimalizuje obciążenie mechaniczne elementów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury sterowniczej niskiego napięcia. Konstrukcja styku NC zapewnia tzw. wymuszone otwarcie, co jest kluczowe w aplikacjach związanych z bezpieczeństwem maszynowym. Wykorzystanie materiałów o wysokiej odporności dielektrycznej gwarantuje długowieczność i odporność na przebicia elektryczne w trudnych warunkach przemysłowych.

Zastosowanie

Łącznik SP22\01-1 znajduje szerokie zastosowanie w budowie pulpitów sterowniczych, szaf rozdzielczych oraz paneli operatorskich. Dzięki swojej charakterystyce jest dedykowany do:

• Układów zatrzymania awaryjnego (E-Stop) jako element wykonawczy.
• Blokad bezpieczeństwa w maszynach obróbczych.
• Systemów sygnalizacji stanów krytycznych w automatyce budynkowej.
• Przemysłowych układów sterowania wymagających wysokiej niezawodności styków NC.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel. Podczas instalacji należy zwrócić uwagę na odpowiednie osadzenie elementu w otworze montażowym (standard 22 mm). Należy zachować zalecane momenty dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Po montażu zaleca się weryfikację drogi skutecznego otwarcia (2,5 mm) oraz sprawdzenie płynności ruchu mechanicznego w pełnym zakresie 6 mm.

FAQ

• Czy łącznik posiada funkcję wymuszonego otwarcia? Tak, parametry techniczne dotyczące minimalnej drogi otwarcia skutecznego (2,5 mm) wskazują na konstrukcję wspierającą bezpieczne rozłączanie obwodu.
• Jaka jest masa elementu? Łącznik jest wyjątkowo lekki, jego masa wynosi 8,8 g.
• Czy produkt nadaje się do przycisków bezpieczeństwa? Tak, czerwony kolor oraz styk NC są standardem w aplikacjach związanych z funkcjami bezpieczeństwa i zatrzymania procesów.
