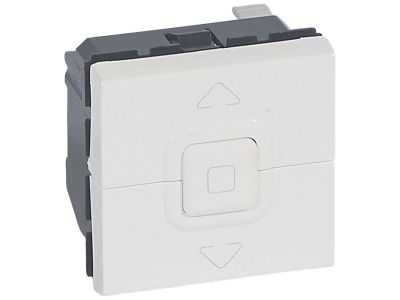

Łącznik sterowania roletami biały antybakteryjny, 2 moduły, Mosaic | 078705 Legrand

Opis i Kluczowe Cechy

Łącznik sterowania roletami Mosaic (symbol 078705) to modułowe urządzenie przeznaczone do bezpośredniego załączania silników roletowych. Prąd znamionowy 6 A umożliwia bezpieczną pracę w obwodach sterowania roletami, żaluzjami i markizami w instalacjach domowych. Zajmuje 2 moduły na szynie DIN, co zapewnia oszczędność miejsca w rozdzielnicy. Wykonany w kolorze białym antybakteryjnym, wspiera higienę w pomieszczeniach wymagających podwyższonej czystości.

• Prąd znamionowy 6 A: gwarantuje niezawodne przełączanie obciążeń silnikowych rolet i żaluzji bez ryzyka przegrzania styków.
• Funkcje góra / stop / dół: intuicyjne sterowanie położeniem osłon okiennych z jednego przycisku.
• Szerokość 2 modułów (36 mm): kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych.
• Kolor biały antybakteryjny: powierzchnia hamuje rozwój mikroorganizmów, co docenisz w obiektach medycznych, kuchniach i pomieszczeniach higienicznych.
• System Mosaic: mechanizm przeznaczony do współpracy z uchwytem uniwersalnym i ramką serii Mosaic – gwarantuje spójny wygląd instalacji.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczony do montażu w obwodach spełniających standardy DIN. W przypadku konkretnych wymagań normatywnych (np. EN 60669-1) zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Łącznik sterowania roletami Mosaic znajduje zastosowanie wszędzie tam, gdzie potrzebna jest prosta i niezawodna kontrola nad przesłonami okiennymi. Doskonale sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Bezpośrednie sterowanie silnikami rolet i żaluzji w domach jednorodzinnych oraz mieszkaniach.
• Sterowanie markizami i bramami roletowymi w obiektach handlowych i usługowych.
• Integracja z systemami automatyki budynkowej (np. sterowanie centralne za pomocą przekaźników lub PLC).
• Zastosowanie w pomieszczeniach wymagających podwyższonej higieny – szpitale, laboratoria, kuchnie gastronomiczne (dzięki powłoce antybakteryjnej).

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów dobierz zgodnie z obciążeniem prądowym (zalecany min. 1,5 mm² dla 6 A). Moment dokręcania zacisków oraz długość odizolowania przewodów – postępuj według dokumentacji technicznej producenta. Pamiętaj o zachowaniu odpowiednich odstępów od innych urządzeń dla zapewnienia prawidłowej wentylacji.

FAQ

• Czy łącznik posiada podświetlenie (LED)? Nie, model 078705 nie jest wyposażony w podświetlenie. Sterowanie odbywa się wyłącznie ręcznie za pomocą przycisku (góra/stop/dół).
• Jaki jest stopień ochrony IP? Łącznik przeznaczony jest do montażu wewnątrz rozdzielnicy, w suchych pomieszczeniach. W standardowych warunkach pracy przyjmuje się stopień ochrony IP20 (brak danych producenta o wyższej szczelności).
• Jakie obciążenie może przełączać łącznik? Maksymalny prąd znamionowy wynosi 6 A. Urządzenie jest dedykowane do sterowania silnikami rolet, żaluzji i markiz – nie należy stosować go do odbiorników czysto rezystancyjnych (np. grzejników) bez dodatkowej weryfikacji z dokumentacją techniczną.
