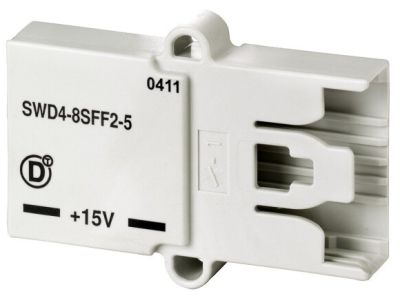

Łącznik sprzęgający SmartWire-DT SWD4-8SFF2-5 | 116024 Eaton

Alternatywny kod produktu: SWD4-8SFF2-5

Opis i Kluczowe Cechy

Łącznik sprzęgający SmartWire-DT SWD4-8SFF2-5 (nr kat. 116024) to element systemu SmartWire-DT przeznaczony do łączenia przewodów płaskich SWD z innymi komponentami, takimi jak SWD4-8MF2. Zapewnia szybkie i pewne połączenie w ramach okablowania sterowania, ułatwiając rozbudowę i modyfikację instalacji bez konieczności stosowania dodatkowych narzędzi.

• Kompatybilność z przewodami płaskimi SWD: Umożliwia bezpośrednie łączenie taśm SWD z modułami systemu SmartWire-DT, co skraca czas montażu i redukuje liczbę połączeń.
• Konstrukcja upraszczająca okablowanie: Dzięki zintegrowanym stykom sprzęgającym eliminuje potrzebę ręcznego zaciskania lub lutowania, zwiększając niezawodność połączeń.
• Przeznaczony do systemu SmartWire-DT: Gwarantuje zgodność z pozostałymi elementami linii, np. sterownikami, stycznikami czy zasilaczami komunikacyjnymi.
• Kompaktowa budowa: Nie zajmuje dodatkowej przestrzeni na szynie – montowany bezpośrednio na przewodzie, co ułatwia prowadzenie wiązek.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zastosowany w systemie SmartWire-DT spełnia wymagania dla urządzeń stosowanych w automatyce budynkowej i przemysłowej. W przypadku montażu w rozdzielnicy należy przestrzegać ogólnych norm dotyczących bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik sprzęgający SWD4-8SFF2-5 stosuje się w instalacjach wykorzystujących system okablowania SmartWire-DT. Dzięki niemu możliwe jest szybkie łączenie przewodów płaskich z modułami wykonawczymi i sterującymi.

• Łączenie przewodów płaskich SWD z modułami przyłączeniowymi (np. SWD4-8MF2) w rozdzielnicach sterowniczych.
• Tworzenie rozgałęzień i przedłużeń w magistrali SmartWire-DT w automatyce budynkowej (sterowanie oświetleniem, roletami, klimatyzacją).
• Szybka modernizacja istniejących instalacji – łatwe dodawanie nowych odbiorników bez przekablowywania.
• Zastosowanie w szafach sterowniczych maszyn przemysłowych jako element ujednolicający okablowanie.

Wskazówki Montażowe

Montaż łącznika sprzęgającego SWD4-8SFF2-5 powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przewody płaskie SWD należy wprowadzać zgodnie z kierunkiem oznaczonym na obudowie – nie stosować nadmiernej siły. W przypadku montażu na szynie TH35 (DIN) – jeśli wymaga tego konstrukcja – należy postępować według dokumentacji technicznej producenta. Przekrój przewodów oraz moment dokręcania (jeśli dotyczy) muszą być zgodne z zaleceniami dla danego systemu SmartWire-DT.

FAQ

• Do czego służy łącznik sprzęgający SWD4-8SFF2-5? Służy do mechanicznego i elektrycznego łączenia przewodów płaskich SmartWire-DT z innymi elementami systemu, np. modułem SWD4-8MF2, umożliwiając szybkie tworzenie połączeń bez narzędzi.
• Czy łącznik wymaga zasilania? Nie, jest elementem pasywnym – nie wymaga zasilania. Przewodzi sygnały i napięcia obecne w magistrali SmartWire-DT.
• Jaki jest stopień ochrony (IP) tego produktu? Producent nie podaje stopnia ochrony w karcie katalogowej. Standardowo elementy montowane wewnątrz rozdzielnic pracują w warunkach IP20 – dotyczy to również tego łącznika. W przypadku montażu poza rozdzielnicą należy zastosować dodatkowe osłony.
