Łącznik SIMATIC PN/PN Coupler | 6ES7158-3AD10-0XA0 Siemens

Opis i Kluczowe Cechy

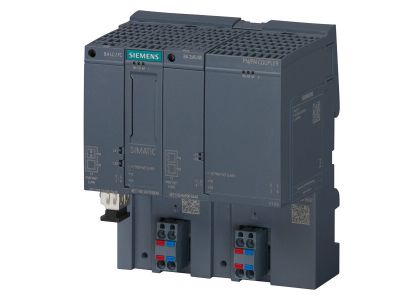

Łącznik SIMATIC PN/PN Coupler o numerze katalogowym 6ES7158-3AD10-0XA0 to zaawansowane urządzenie sieciowe firmy SIEMENS, zaprojektowane do deterministycznej wymiany danych pomiędzy maksymalnie czterema sterownikami PN-Controller w obrębie jednej podsieci lub pomiędzy różnymi podsieciami PROFINET. Urządzenie to stanowi kluczowy element w nowoczesnych systemach automatyki, umożliwiając bezproblemową komunikację I/O, MSI (Module Shared Input), MSO (Module Shared Output) oraz przesyłanie rekordów danych. Dzięki obsłudze profilu PROFIsafe, łącznik gwarantuje najwyższy poziom bezpieczeństwa w przesyłaniu danych krytycznych. Konstrukcja urządzenia przewiduje redundantne zasilanie, co znacząco podnosi dyspozycyjność systemu i chroni przed przestojami wynikającymi z awarii toru zasilającego. Elastyczność połączeń zapewnia wsparcie dla wszystkich adapterów magistrali SIMATIC BusAdapter (BA) z serii ET 200SP, co pozwala na dopasowanie fizycznej warstwy połączenia do specyficznych wymagań instalacji.

• Deterministyczna komunikacja: Gwarantuje precyzyjny czas wymiany danych między sterownikami.
• Obsługa PROFIsafe: Umożliwia bezpieczną wymianę danych w systemach Fail-Safe.
• Redundancja zasilania: Dwa niezależne wejścia zasilające dla zwiększenia niezawodności.
• Wsparcie MSI/MSO: Efektywne udostępnianie danych wejściowych i wyjściowych wielu sterownikom jednocześnie.
• Uniwersalność: Kompatybilność z szeroką gamą adapterów SIMATIC BusAdapter.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza jego niezawodność w trudnych warunkach środowiskowych. Łącznik spełnia wymagania specyfikacji PROFINET, co zapewnia pełną interoperacyjność z urządzeniami innych producentów działających w tym standardzie. Produkt posiada certyfikację CE oraz spełnia normy dotyczące kompatybilności elektromagnetycznej (EMC), co jest niezbędne w środowiskach o wysokim poziomie zakłóceń elektrycznych. Wsparcie dla profilu PROFIsafe pozwala na integrację w systemach spełniających najwyższe poziomy nienaruszalności bezpieczeństwa (SIL).

Zastosowanie

SIMATIC PN/PN Coupler znajduje szerokie zastosowanie w rozproszonych systemach sterowania, gdzie zachodzi potrzeba połączenia niezależnych maszyn lub linii produkcyjnych zarządzanych przez różne sterowniki PLC. Jest idealnym rozwiązaniem w sytuacjach, gdy konieczna jest separacja galwaniczna i logiczna dwóch sieci PROFINET przy jednoczesnym zachowaniu szybkiej wymiany danych procesowych. Doskonale sprawdza się w przemyśle motoryzacyjnym, spożywczym oraz w zaawansowanej budowie maszyn (OEM), gdzie integracja systemów bezpieczeństwa poprzez PROFIsafe jest standardem. Dzięki funkcji wymiany urządzenia bez konieczności użycia programatora, minimalizuje czas przestojów w utrzymaniu ruchu.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację w szafie sterowniczej. Należy pamiętać, że jednostka dostarczana jest bez adapterów BusAdapter (BA), które należy dobrać oddzielnie w zależności od preferowanego medium transmisyjnego (np. RJ45, światłowód). Podczas podłączania zasilania zaleca się wykorzystanie obu wejść zasilających w celu aktywacji funkcji redundancji. Wszystkie połączenia kablowe powinny być prowadzone zgodnie z zasadami EMC, z zachowaniem odpowiedniego promienia gięcia przewodów komunikacyjnych. Konfiguracja urządzenia odbywa się w środowisku TIA Portal, co pozwala na intuicyjne przypisanie obszarów transferu danych.

FAQ

• Czy urządzenie zawiera w zestawie adaptery BusAdapter? Nie, łącznik 6ES7158-3AD10-0XA0 jest dostarczany bez adapterów BusAdapter. Należy je zamówić osobno, wybierając model odpowiedni dla danej aplikacji (np. BA 2xRJ45).
• Ile sterowników może jednocześnie komunikować się przez ten łącznik? Urządzenie obsługuje do 4 sterowników PN-Controller na każdą podsieć.
• Czy łącznik wspiera bezpieczną komunikację? Tak, urządzenie w pełni wspiera wymianę danych w standardzie PROFIsafe.
• Czy możliwa jest wymiana urządzenia bez karty pamięci? Tak, dzięki zaawansowanej obsłudze specyfikacji PROFINET, możliwa jest lokalizacja błędów i wymiana urządzenia bez dodatkowego sprzętu typu PC czy zewnętrznych kart pamięci.
