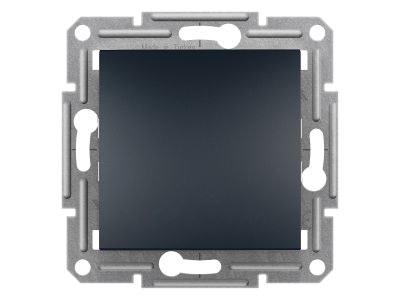

Łącznik schodowy z śrubami bez ramki antracyt 10AX 250V, Asfora | EPH0400371 Schneider Electric

Opis i Kluczowe Cechy

Łącznik schodowy z serii Asfora od renomowanego producenta Schneider Electric to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o nowoczesnych systemach sterowania oświetleniem. Produkt o numerze katalogowym EPH0400371 charakteryzuje się eleganckim wykończeniem w kolorze antracytowym, co pozwala na jego idealne dopasowanie do współczesnych wnętrz biurowych oraz mieszkalnych. Urządzenie pracuje przy napięciu znamionowym 250V AC i prądzie znamionowym wynoszącym 10AX. Oznaczenie 'AX' wskazuje na zdolność łącznika do bezpiecznego operowania obciążeniami fluorescencyjnymi oraz indukcyjnymi, co jest kluczowe w profesjonalnych instalacjach oświetleniowych.

• Mechanizm przełączny: Łącznik działa w trybie bistabilnym, co oznacza, że po naciśnięciu klawisz pozostaje w zadanej pozycji, trwale zmieniając stan obwodu.
• Solidne zaciski śrubowe: Zastosowanie zacisków śrubowych gwarantuje pewny styk elektryczny oraz wysoką odporność na poluzowanie przewodów pod wpływem drgań lub zmian temperatury.
• Wysoka jakość materiałów: Wykonanie z tworzywa o zwiększonej odporności na zarysowania oraz promieniowanie UV zapewnia estetyczny wygląd przez długie lata eksploatacji.
• Kompaktowa konstrukcja: Brak ramki w zestawie pozwala na swobodną konfigurację w ramkach wielokrotnych serii Asfora.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy IEC 60669-1, która określa ogólne wymagania dotyczące łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilność elektromagnetyczną. Stopień ochrony IP20 klasyfikuje urządzenie do montażu wewnątrz pomieszczeń, gdzie nie występuje nadmierna wilgoć.

Zastosowanie

Łącznik schodowy Schneider Electric Asfora znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba sterowania jednym źródłem światła z dwóch różnych lokalizacji. Jest to rozwiązanie niezbędne w ciągach komunikacyjnych, takich jak klatki schodowe (montaż na dole i na górze schodów), długie korytarze czy sypialnie (sterowanie przy wejściu oraz przy łóżku). Dzięki możliwości współpracy z łącznikami krzyżowymi, system sterowania można rozbudować o dowolną liczbę punktów pośrednich, co czyni go niezwykle elastycznym narzędziem w rękach projektanta instalacji elektrycznych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowanego elektryka przy zachowaniu wszelkich zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia obwodu, zazwyczaj 1,5 mm² lub 2,5 mm². Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków śrubowych – odpowiedni moment dokręcania zapobiega przegrzewaniu się styków. Po zamontowaniu mechanizmu w puszce za pomocą pazurków lub wkrętów, należy nałożyć dedykowaną ramkę z serii Asfora, aby uzyskać pełny stopień ochrony i estetyczny wygląd.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik jednobiegunowy? Tak, łącznik schodowy może pełnić funkcję łącznika pojedynczego, jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy produkt zawiera ramkę w zestawie? Nie, model EPH0400371 jest dostarczany bez ramki. Ramki pojedyncze lub wielokrotne z serii Asfora należy dokupić osobno.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd znamionowy wynosi 10AX, co pozwala na sterowanie oświetleniem o łącznej mocy do 2300W, wliczając w to obciążenia o charakterze pojemnościowym (np. LED).
