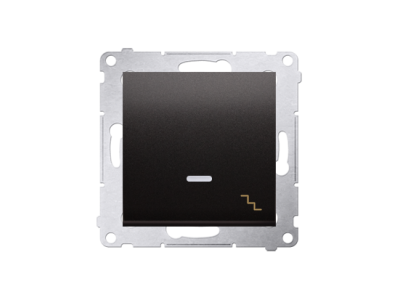

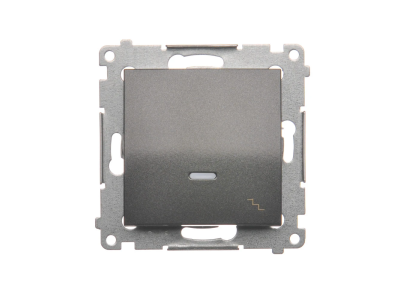

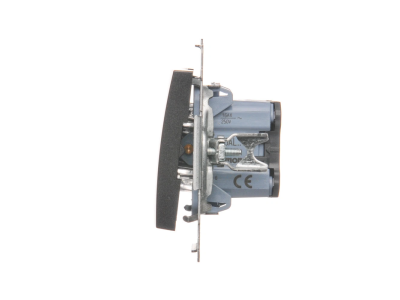

Łącznik schodowy z podświetleniem LED (moduł) 16AX, 250V, zaciski śrubowe, antracyt DW6AL.01/48 | DW6AL.01/48 Kontakt Simon

Alternatywny kod produktu: WMDL-061x2x-048

Opis i Kluczowe Cechy

Łącznik schodowy DW6AL.01/48 to modułowy przełącznik z podświetleniem LED, przeznaczony do montażu w rozdzielnicach. Dzięki prądowi znamionowemu 16AX i napięciu 250V AC zapewnia bezpieczne przełączanie obwodów oświetleniowych, także przy obciążeniach żarowych i LED. Zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów, a antracytowa obudowa nadaje estetyczny wygląd w nowoczesnych instalacjach.

• Prąd 16AX: Przeznaczony do obciążeń żarowych, halogenowych i LED – umożliwia sterowanie oprawami o znacznym poborze mocy bez ryzyka przegrzania styków.
• Napięcie 250V AC: Zgodność z typowymi instalacjami jednofazowymi, co ułatwia integrację w istniejących rozdzielnicach.
• Podświetlenie LED: Wskaźnik pozycji łącznika (aktywny w stanie wyłączenia) – ułatwia lokalizację w ciemności i informuje o stanie obwodu.
• Zaciski śrubowe: Pewne i odporne na poluzowanie połączenia przewodów o odpowiednim przekroju, co zwiększa bezpieczeństwo eksploatacji.
• Kolor antracyt: Nowoczesny design pasujący do estetyki rozdzielnic i szaf sterowniczych o ciemnym wykończeniu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektrotechnicznej, co potwierdza jego niezawodność w standardowych instalacjach.

Zastosowanie

Łącznik schodowy DW6AL.01/48 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie jednym obwodem oświetleniowym z dwóch różnych punktów. Sprawdza się zarówno w domach jednorodzinnych, jak i obiektach komercyjnych.

• Sterowanie oświetleniem w korytarzach i na schodach – włączanie/wyłączanie z dwóch końców ciągu komunikacyjnego.
• Obsługa oświetlenia w dużych pomieszczeniach (salony, hale) z dwóch niezależnych miejsc.
• Element układów automatyki budynkowej – może służyć do załączania styczników bistabilnych lub przekaźników w obwodach sterowania.
• Zastosowanie w systemach sygnalizacji i przyciskach kontrolnych wymagających przełączania dwustabilnego.

Wskazówki Montażowe

Montaż łącznika schodowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w obudowie zapewniającej ochronę przed przypadkowym dotknięciem części czynnych. Zaciski śrubowe należy dokręcać zgodnie z momentem podanym w dokumentacji producenta, a przekrój przewodów dobrać do prądu obciążenia (np. 1,5 mm² lub 2,5 mm² w zależności od odbiornika).

FAQ

• Jak działa podświetlenie LED w tym łączniku? Podświetlenie jest aktywne w stanie wyłączenia łącznika – świeci słabym światłem, aby ułatwić lokalizację przełącznika w ciemności. Po załączeniu obwodu podświetlenie gaśnie (lub przygasa, w zależności od konstrukcji).
• Jaki jest stopień ochrony tego modelu? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Ze względu na montaż w rozdzielnicy standardowo stosuje się IP20 (ochrona przed dotknięciem palcem). W przypadku instalacji w warunkach podwyższonej wilgotności zalecamy dodatkową obudowę.
• Czy łącznik nadaje się do sterowania stycznikami lub przekaźnikami? Tak, łącznik schodowy może być używany jako element sterujący w układach impulsowych – przełącza obwód cewki stycznika bistabilnego lub przekaźnika. Należy jednak upewnić się, że prąd cewki nie przekracza parametrów łącznika (16AX przy 250V AC).
