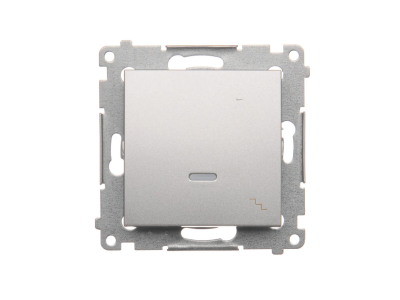

Łącznik schodowy z podświetleniem LED, 16AX, zaciski śrubowe, srebrny mat DW6AL.01/43 Simon 54 | DW6AL.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-061x2x-043

Opis i Kluczowe Cechy

Łącznik schodowy Simon 54 (symbol DW6AL.01/43) przeznaczony jest do sterowania obwodami oświetleniowymi z dwóch lub więcej punktów. Dzięki prądowi znamionowemu 16AX zapewnia bezpieczną pracę przy obciążeniach żarowych i LED bez ryzyka przegrzania styków. Wbudowane podświetlenie LED ułatwia lokalizację w ciemności, a solidne zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów. Wykonany w kolorze srebrnym mat, doskonale komponuje się z nowoczesnymi wnętrzami.

• Prąd znamionowy 16AX: przystosowany do obciążeń żarowych, halogenowych i LED – bez ryzyka przeciążenia styków przy standardowych instalacjach domowych.
• Podświetlenie LED: ułatwia lokalizację łącznika w całkowitej ciemności oraz sygnalizuje stan załączenia obwodu.
• Zaciski śrubowe: zapewniają mechaniczną wytrzymałość i niską rezystancję przejścia, co podnosi bezpieczeństwo i niezawodność połączeń.
• Funkcja łącznika schodowego (przełącznik): styk nie wraca samoczynnie po zwolnieniu – umożliwia zmianę stanu oświetlenia z dowolnego punktu w układzie wielodrożnym.
• Estetyczne wykończenie srebrny mat: pasuje do nowoczesnych aranżacji i nie zbiera odcisków palców.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami bezpieczeństwa dla łączników instalacyjnych. (Szczegółowe numery norm – jeżeli są wymagane – znajdują się w oryginalnej dokumentacji technicznej producenta.)

Zastosowanie

Łącznik schodowy Simon 54 sprawdza się wszędzie tam, gdzie potrzebne jest wygodne sterowanie oświetleniem z wielu miejsc. Dzięki przełącznej charakterystyce styku idealnie nadaje się do klasycznych i inteligentnych instalacji.

• Sterowanie oświetleniem na schodach – włączanie i wyłączanie z dołu i z góry.
• Długie korytarze, hole, przejścia – możliwość zmiany stanu światła z każdego końca ciągu komunikacyjnego.
• Duże pomieszczenia z kilkoma wejściami (hale, sale konferencyjne, magazyny).
• Instalacje w systemach automatyki budynkowej jako element sterujący przekaźnikami lub stycznikami impulsowymi.

Wskazówki Montażowe

Montaż i podłączenie łącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu w puszce instalacyjnej na standardowej szynie TH35 (DIN) lub bezpośrednio w ścianie – zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (zalecane 1,5–2,5 mm²). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją techniczną (typowy moment dla zacisków śrubowych to ok. 0,5–1,2 Nm). Przed rozpoczęciem prac upewnić się, że obwód nie znajduje się pod napięciem.

FAQ

• Czy podświetlenie LED działa przy wyłączonym obwodzie? Podświetlenie LED jest podłączone równolegle do styku i świeci, gdy łącznik znajduje się w pozycji wyłączonej (brak zasilania odbiornika). Dzięki temu w ciemności łatwo zlokalizować łącznik.
• Jaki jest stopień ochrony łącznika? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo łączniki modułowe montowane w suchych pomieszczeniach (rozdzielnice, puszki) mają stopień ochrony IP20. W przypadku instalacji w trudniejszych warunkach należy zastosować odpowiednią obudowę.
• Czy łącznik schodowy samoczynnie wraca do pozycji wyjściowej po puszczeniu? Nie. Łącznik schodowy (przełącznik) po zmianie stanu pozostaje w danej pozycji bez samoczynnego powrotu. Odpowiada to zasadzie działania przełącznika, który umożliwia sterowanie oświetleniem z kilku punktów.
