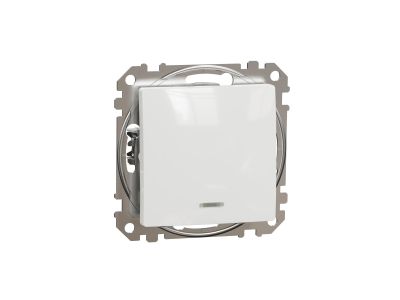

Łącznik schodowy z podświetleniem 16AX, biały, Sedna Design & Elements | SDD111166L Schneider Electric

Opis i Kluczowe Cechy

Łącznik schodowy 16AX z podświetleniem w kolorze białym to element osprzętu instalacyjnego przeznaczony do sterowania oświetleniem z dwóch punktów. Wyposażony w podświetlenie ułatwiające lokalizację w ciemności oraz zaciski bezśrubowe przyspieszające montaż. Przeznaczony do montażu podtynkowego w standardowych puszach instalacyjnych.

• Prąd znamionowy 16A: Zapewnia bezpieczne sterowanie obwodami oświetleniowymi o maksymalnej mocy do 3680W.
• Podświetlenie: Umożliwia szybkie zlokalizowanie łącznika w ciemności, co zwiększa komfort użytkowania.
• Zaciski bezśrubowe: Ułatwiają i przyspieszają montaż, eliminując ryzyko niedokręcenia przewodów.
• Montaż podtynkowy: Estetyczne rozwiązanie do standardowych puszek instalacyjnych, z gładkim wykończeniem powierzchni.
• Stopień ochrony IP20: Przeznaczony do suchych pomieszczeń wewnątrznych – nieodporny na wilgoć.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik schodowy 16AX z podświetleniem przeznaczony jest do instalacji, w których konieczne jest sterowanie oświetleniem z dwóch różnych punktów.

• Sterowanie oświetleniem schodów i korytarzy w budynkach mieszkalnych.
• Załączanie lamp w pomieszczeniach o dwóch wejściach (np. pokoje, garaże).
• Sterowanie dodatkowymi urządzeniami o maksymalnym poborze prądu do 16A.
• Instalacje wnętrzowe w suchych pomieszczeniach zgodnie z wymaganiami normy IP20.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Prace należy przeprowadzić przy odłączonym napięciu. Przed montażem upewnić się, że puszka instalacyjna jest odpowiednio przygotowana i ma właściwe wymiary. Podłączenie należy wykonać zgodnie z oznaczeniami na łączniku (L1, L2, 1, 2) oraz schematem połączeń w dokumentacji. Zaciski bezśrubowe ułatwiają montaż – wystarczy odizolować przewód na długości 13 mm i wsunąć go do odpowiedniego gniazda. Po podłączeniu należy sprawdzić poprawność działania łącznika przed zamontowaniem go w puszce.

FAQ

• Czy łącznik nadaje się do sterowania z więcej niż dwóch punktów? Standardowy łącznik schodowy umożliwia sterowanie z dwóch punktów. Do sterowania z większej liczby punktów konieczne jest zastosowanie dodatkowych łączników krzyżowych.
• Jaki jest zakres mocy sterowanego obwodu? Łącznik 16AX obsługuje maksymalną moc 3680W przy napięciu 230V (P=U×I).
• Czy podświetlenie jest zasilane na stałe? Podświetlenie działa w momencie wyłączenia światła, co pozwala na łatwe zlokalizowanie łącznika w ciemności. Jest zasilane przez obwód oświetleniowy.
