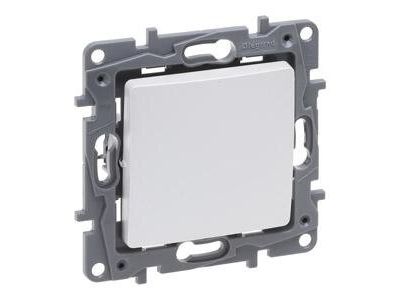

Łącznik schodowy pojedynczy 10 AX perła, Niloe Selection | 762401 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy pojedynczy 10 AX (symbol 762401) z serii Perła wyposażony jest w klawisz, pazurki montażowe i uchwyt, co ułatwia szybki montaż w puszce instalacyjnej. Mechanizm przystosowany jest do współpracy z ramkami, a zaciski automatyczne zapewniają pewne i trwałe połączenie przewodów. Przeznaczony do sterowania oświetleniem z dwóch miejsc, np. na klatce schodowej.

• Mocowanie pazurkami i wkrętami: Uniwersalny sposób montażu – możliwość wyboru w zależności od konstrukcji puszki instalacyjnej.
• Zaciski automatyczne: Szybkie i bezpieczne podłączanie przewodów – redukują czas instalacji i eliminują ryzyko luźnych połączeń.
• Zakres prądowy 10 AX: Przeznaczony do obwodów oświetleniowych o niskim poborze mocy, takich jak żarówki, świetlówki kompaktowe lub LED.
• Przystosowanie do ramki: Estetyczne wykończenie instalacji dzięki kompatybilności z ramkami z serii Perła.
• Możliwość rozbudowy: Mechanizm można przekształcić w łącznik z podświetleniem poprzez dodanie lampki referencyjnej nr 764521.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej i posiada oznaczenie CE. Zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik schodowy 10 AX Perła znajduje zastosowanie w instalacjach, gdzie konieczne jest sterowanie oświetleniem z dwóch punktów.

• Klarki schodowe, korytarze i pomieszczenia o dwóch wejściach – wygodne zarządzanie oświetleniem z różnych lokalizacji.
• Mieszkania, biura i lokale użytkowe – elastyczne rozwiązanie dla standardowych instalacji oświetleniowych.
• Instalacje domowe i przemysłowe o niskim zapotrzebowaniu na moc – kompatybilny z żarówkami, świetlówkami i lampami LED.
• Modernizacja istniejących instalacji – możliwość rozbudowy o podświetlenie lampką referencyjną.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Mechanizm należy zamontować w standardowej puszce instalacyjnej o głębokości 40 mm, stosując pazurki lub wkręty w zależności od konstrukcji puszki. Przewody wprowadzić do zacisków automatycznych, upewniając się o odpowiednim napięciu i polaryzacji. Po zakończeniu prac sprawdzić poprawność działania łącznika w trybie sterowania schodowego.

FAQ

• Czy łącznik może współpracować z lampami LED? Tak, mechanizm 10 AX jest kompatybilny z większością lamp LED, świetlówek kompaktowych i tradycyjnych żarówek o niskim poborze mocy.
• Jakie są wymiary mechanizmu łącznika? Dokładne wymiary nie zostały podane w danych produktu. Standardowo mechanizmy modułowe mają szerokość 1 modułu (18 mm).
• Czy łącznik jest wyposażony w podświetlenie fabrycznie? Nie, podświetlenie jest opcjonalne i wymaga zakupu lampki referencyjnej nr 764521.
