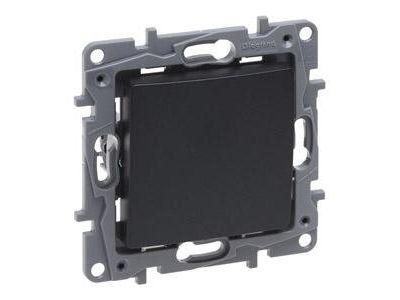

Łącznik schodowy pojedynczy 10 AX antracyt, Niloe Selection | 762201 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy pojedynczy 10 AX w kolorze antracytowym (symbol 762201) to element instalacji elektrycznej umożliwiający sterowanie oświetleniem z dwóch lub więcej miejsc. Mechanizm dostarczany z klawiszem, pazurkami montażowymi i uchwytem, co ułatwia szybki montaż w puszce instalacyjnej. Zaciski automatyczne skracają czas instalacji, eliminując konieczność dokręcania śrub.

• Prąd znamionowy 10 AX: Przeznaczony do sterowania oświetleniem o mocy do 2300W przy 230V, kompatybilny z większością lamp LED, halogenowych i tradycyjnych żarówek.
• Mechanizm z klawiszem i pazurkami: Umożliwia montaż na wkręty lub bezpośrednio w puszce za pomocą pazurków – uniwersalne rozwiązanie dla różnych typów instalacji.
• Zaciski automatyczne: Szybkie i pewne połączenie przewodów bez konieczności użycia śrubokręta – oszczędność czasu przy montażu.
• Kolor antracytowy: Estetyczne dopasowanie do nowoczesnych ramkek i elementów instalacyjnych, neutralny design.
• Możliwość rozbudowy o podświetlenie: Zgodność z lampką 764521 pozwala na łatwe dodanie funkcji sygnalizacyjnej.

Zgodność z Normami

Łącznik spełnia wymogi norm europejskich dotyczących łączników instalacyjnych (PN-EN 60669-1) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z przepisami dotyczącymi bezpieczeństwa przeciwpożarowego i elektrycznego.

Zastosowanie

Łącznik schodowy 10 AX znajduje zastosowanie w instalacjach, gdzie wymagane jest sterowanie oświetleniem z co najmniej dwóch miejsc.

• Pomieszczenia mieszkalne – schody, długie korytarze, sypialnie z wieloma punktami sterowania.
• Biura i lokale użyteczności publicznej – elastyczne sterowanie oświetleniem w zależności od potrzeb.
• Obiekty przemysłowe – hale magazynowe, korytarze serwisowe z rozbudowanymi systemami oświetleniowymi.
• Modernizacje instalacji – wymiana starych łączników krzyżowych na nowoczesne rozwiązania z możliwością rozbudowy o podświetlenie.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP po odłączeniu napięcia w instalacji. Mechanizm należy umieścić w puszce instalacyjnej, prowadząc przewody do zacisków (oznaczone L, L1, L2 itp. zgodnie z dokumentacją). Pazurki montażowe służą do szybkiego osadzenia łącznika w puszce, natomiast wkręty zapewniają dodatkowe mocowanie. Po podłączeniu przewodów i zamontowaniu klawisza, należy sprawdzić poprawność działania łącznika przy użyciu testera napięcia.

FAQ

• Czy łącznik można stosować z żarówkami LED? Tak, łącznik 10 AX jest kompatybilny z większością lamp LED, halogenowych i tradycyjnych żarówek, pod warunkiem zachowania maksymalnego obciążenia 2300W.
• Jak przekształcić łącznik w wersję z podświetleniem? Możliwość rozbudowy o lampkę 764521 jest przewidziana przez producenta – wystarczy zastosować odpowiedni moduł sygnalizacyjny.
• Jaki typ puszki jest wymagany do montażu? Mechanizm jest kompatybilny ze standardowymi puszkami instalacyjnymi o średnicy 60 mm, stosowanymi w instalacjach podtynkowych.
