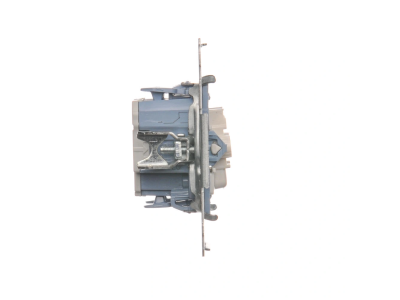

Łącznik schodowy podwójny z podświetleniem (mechanizm) 10AX, szybkozłącza SW6/2XLM Simon 54 | SW6/2XLM Kontakt Simon

Alternatywny kod produktu: WMDL-06021x-0xx

Opis i Kluczowe Cechy

Łącznik schodowy podwójny z podświetleniem Simon 54 (symbol SW6/2XLM) to przełącznik umożliwiający wygodne sterowanie obwodami oświetleniowymi z dwóch lub więcej miejsc. Dzięki prądowi znamionowemu 10AX zapewnia bezpieczną i niezawodną pracę w standardowych instalacjach domowych i biurowych. Wyposażony w szybkozłącza, co przyspiesza i upraszcza montaż w puszce podtynkowej.

• Prąd znamionowy 10AX: gwarantuje bezpieczne obciążenie w typowych obwodach oświetleniowych – bez ryzyka przegrzania styków przy żarówkach, halogenach czy LED.
• Podwójny łącznik schodowy: umożliwia włączanie i wyłączanie światła z dwóch niezależnych punktów (np. dół i góra schodów, oba końce korytarza).
• Wbudowane podświetlenie: ułatwia lokalizację łącznika w ciemności, zwiększając komfort użytkowania.
• Szybkozłącza (zaciski bezwkrętowe): przyspieszają montaż i demontaż przewodów – bez użycia narzędzi, idealne przy pracach instalacyjnych i serwisowych.
• Mechanizm o sprawdzonej konstrukcji: sprężyna utrzymuje stały stan styku po przełączeniu (nie wraca samoczynnie), co zapewnia stabilne sterowanie.

Zgodność z Normami

Łącznik Simon 54 SW6/2XLM jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Producent gwarantuje, że produkt spełnia wymagania dyrektyw unijnych dotyczących niskiego napięcia i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z instrukcją producenta zapewniają pełną zgodność z przepisami.

Zastosowanie

Łącznik schodowy podwójny znajduje szerokie zastosowanie w instalacjach, gdzie oświetleniem trzeba sterować z kilku niezależnych miejsc. Sprawdza się zarówno w budynkach mieszkalnych, jak i komercyjnych.

• Sterowanie oświetleniem klatki schodowej – łączniki na początku i końcu schodów.
• Zarządzanie światłem w długich korytarzach, halach lub ciągach komunikacyjnych.
• Wielopunktowe włączanie światła w pomieszczeniach z dwoma wejściami (np. salon z wyjściem na taras, przedpokój z dwoma drzwiami).
• Alternatywnie – jako element systemów automatyki budynkowej, jeśli współpracuje z modułami sterującymi (szczegóły w dokumentacji systemu).

Wskazówki Montażowe

Montaż łącznika schodowego podwójnego z podświetleniem może być wykonywany wyłącznie przez uprawnionego elektryka (uprawnienia SEP/E). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Mechanizm przeznaczony jest do montażu w standardowej puszce podtynkowej – przewody podłącza się do szybkozłączy zgodnie z oznaczeniami na obudowie. Dobierz przekrój przewodów do prądu znamionowego (max 1.5–2.5 mm²). W przypadku podświetlenia sprawdź w instrukcji producenta ewentualne wymagania dotyczące przewodu neutralnego (w zależności od wersji). Po zakończeniu montażu upewnij się, że wszystkie połączenia są pewne, a obudowa prawidłowo zamocowana.

FAQ

• Czy podświetlenie działa bez przewodu neutralnego? Większość mechanizmów Simon 54 z podświetleniem nie wymaga przewodu neutralnego – podświetlenie jest realizowane przez wbudowany obwód diodowy świecący przy wyłączonym świetle. Szczegółowe informacje znajdziesz w instrukcji dołączonej do produktu.
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje specyficznego stopnia IP dla samego mechanizmu. Standardowo łączniki przeznaczone do montażu w suchych pomieszczeniach wewnętrznych spełniają wymogi IP20, pod warunkiem prawidłowego osłonięcia ramką i w puszce.
• Jakie napięcie i rodzaj obciążenia może obsłużyć łącznik? Łącznik posiada prąd znamionowy 10AX (kategoria przeznaczona do obwodów oświetleniowych). Nie podano maksymalnego napięcia – w typowych instalacjach domowych (230 V AC) 10AX zapewnia bezpieczną pracę dla żarówek, halogenów, LED o łącznej mocy do ok. 2300 W. Do obciążeń indukcyjnych lub silników wymagana jest dodatkowa weryfikacja.
