Łącznik schodowy podwójny z podświetleniem, 10AX, zaciski śrubowe, krem DW6/2L.01/41 Simon 54 | DW6/2L.01/41 Kontakt Simon

Alternatywny kod produktu: WMDL-0612xx-041

Opis i Kluczowe Cechy

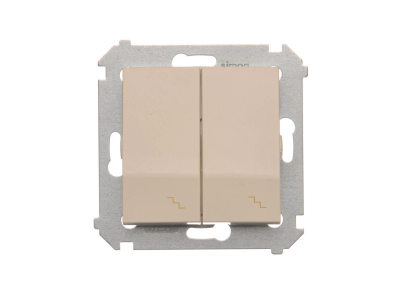

Łącznik schodowy podwójny Simon 54 (symbol DW6/2L.01/41) w kolorze kremowym to element aparatury modułowej przeznaczony do sterowania obwodami oświetleniowymi z dwóch lub więcej punktów. Dzięki prądowi znamionowemu 10AX zapewnia bezpieczną współpracę z typowymi obciążeniami żarowymi i fluorescencyjnymi. Wyposażony w podświetlenie ułatwiające lokalizację w ciemności oraz zaciski śrubowe dla pewnego i trwałego połączenia przewodów.

• Prąd znamionowy 10AX: gwarantuje kompatybilność z popularnymi obwodami oświetleniowymi i bezpieczną pracę przy obciążeniach indukcyjnych oraz żarowych.
• Podświetlenie: wbudowane źródło światła ułatwia szybkie odnalezienie łącznika w całkowitej ciemności, zwiększając komfort użytkowania.
• Zaciski śrubowe: zapewniają solidne i nierozłączalne połączenie przewodów – minimalizują ryzyko poluzowania podczas eksploatacji.
• Konstrukcja podwójna: dwa niezależne łączniki schodowe w jednej ramce umożliwiają oddzielne sterowanie dwoma obwodami przy minimalnej liczbie punktów montażowych.
• Mechanizm bistabilny: po naciśnięciu przycisk pozostaje w nowym położeniu (bez sprężynowego powrotu) – stan włączenia/wyłączenia jest wyraźnie odczuwalny.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z przepisami instalacyjnymi na terenie Unii Europejskiej.

Zastosowanie

Łącznik schodowy podwójny Simon 54 jest przeznaczony do układów wielomiejscowego sterowania oświetleniem. Dzięki podwójnej konstrukcji sprawdzi się tam, gdzie potrzebne są dwa niezależne obwody sterowane z tych samych punktów.

• Oświetlenie schodów – umożliwia włączanie/wyłączanie światła z początku, końca oraz dowolnej liczby punktów pośrednich przy użyciu dodatkowych łączników krzyżowych.
• Długie korytarze i hole – wygodna kontrola oświetlenia z wielu lokalizacji bez konieczności powrotu do punktu startowego.
• Duże pomieszczenia typu open space – możliwość sterowania strefami oświetleniowymi z różnych wejść lub stanowisk pracy.
• Automatyka budynkowa – współpraca z przekaźnikami lub systemami PLC w scenariuszach inteligentnego sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik przeznaczony jest do instalacji w puszkach podtynkowych (zalecana głębokość min. 40 mm) – nie montować bezpośrednio na szynie TH35. Przewody należy podłączyć do zacisków śrubowych zgodnie z oznaczeniami na obudowie, stosując moment dokręcania podany w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego (min. 1,5 mm² dla obwodów 10A). Po zakończeniu prac sprawdzić poprawność działania i izolację.

FAQ

• Czy podświetlenie działa cały czas czy tylko w pozycji wyłączonej? Producent nie precyzuje trybu pracy podświetlenia w dostarczonej dokumentacji – zalecamy sprawdzenie schematu na opakowaniu lub kontakt z autoryzowanym dystrybutorem.
• Jaki jest stopień ochrony tego łącznika? Standardowe łączniki natynkowe/podtynkowe montowane w suchych pomieszczeniach posiadają ochronę IP20. Dla konkretnych danych od producenta należy odnieść się do karty katalogowej produktu.
• Czy to łącznik chwilowy (monostabilny) czy bistabilny? Jest to łącznik bistabilny – po naciśnięciu przycisk pozostaje w nowej pozycji, a stan obwodu zmienia się i utrzymuje aż do kolejnego naciśnięcia. Nie ma powrotu sprężynowego.
