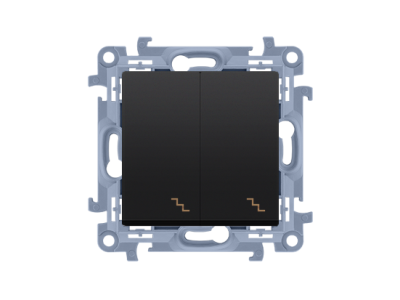

Łącznik schodowy podwójny (moduł) 10AX, 250V, zaciski śrubowe, czarny Simon 10 | CW6/2.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy podwójny z serii Simon 10 to zaawansowany moduł elektroinstalacyjny, zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co oznacza zdolność do bezpiecznego załączania obciążeń o charakterze indukcyjnym i pojemnościowym przy napięciu 250V. Wykończenie w kolorze czarnym (matowym) nadaje osprzętowi nowoczesny, industrialny charakter, idealnie wpisujący się w aktualne trendy architektoniczne. Mechanizm został wyposażony w solidne zaciski śrubowe, które zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków w wyniku drgań lub upływu czasu. Konstrukcja modułowa pozwala na łatwą integrację z ramkami wielokrotnymi, co jest kluczowe przy tworzeniu estetycznych zestawów osprzętu w jednym punkcie instalacyjnym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje ochronę przed dostępem do części niebezpiecznych palcem.

Zastosowanie

Łącznik schodowy podwójny znajduje szerokie zastosowanie w rozbudowanych instalacjach oświetleniowych. Jest niezastąpiony w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy hale magazynowe, gdzie wymagane jest sterowanie dwiema niezależnymi grupami źródeł światła z dwóch różnych punktów (w parze z drugim łącznikiem schodowym podwójnym). Dzięki swojej uniwersalności, moduł ten sprawdza się zarówno w budownictwie mieszkaniowym o podwyższonym standardzie, jak i w obiektach komercyjnych, biurowych oraz użyteczności publicznej, gdzie estetyka musi iść w parze z bezawaryjnością.

Wskazówki Montażowe

Montaż modułu CW6/2.01/49 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiedniej długości i umieścić w zaciskach śrubowych, dbając o optymalny moment dokręcania, aby nie uszkodzić gwintu, a jednocześnie zapewnić niską rezystancję styku. Metalowy mostek łącznika posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie mechanizmu w pionie i poziomie. Po dokręceniu pazurków lub wkrętów montażowych, należy nałożyć dedykowaną ramkę z serii Simon 10, która stabilizuje całą konstrukcję.

FAQ

• Czy ten łącznik wymaga ramki? Tak, jest to moduł, co oznacza, że do kompletnego montażu należy dokupić ramkę pojedynczą lub wielokrotną z serii Simon 10.
• Czy można go użyć jako zwykły łącznik podwójny (świecznikowy)? Tak, łącznik schodowy może pełnić funkcję łącznika świecznikowego, jednak jego głównym przeznaczeniem jest praca w układzie schodowym.
• Jaki jest stopień ochrony tego produktu? Standardowo produkt posiada stopień ochrony IP20, przeznaczony do montażu wewnątrz suchych pomieszczeń.
• Czy zaciski śrubowe są lepsze od szybkozłączy? Zaciski śrubowe pozwalają na pewniejsze dokręcenie przewodu z większą siłą, co jest cenione przez wielu instalatorów w przypadku modernizacji starszych instalacji lub pracy z przewodami o większej sztywności.
